Схема индикатора уровня телесигнала

Категория: Другие
Схема индикатора уровня телесигнала

В настоящее время телевизоры модельного ряда 3-УСЦТ стремительно выбывают из эксплуатации и частенько оказываются выброшенными или идут в разборку. Используя модуль радиоканала такого телевизора можно сделать прибор, который может быть очень полезным при настройке телеантенн, определения места наилучшего приема и т.д. Такой прибор будет в условных единицах показывать напряженность радиосигнала телецентра. Его можно питать от батарей или автомобильной бортовой сети, сетевого источника. При этом, стоимость такого прибора, близка к нулю.


Идея состоит в том, чтобы как датчик уровня сигнала использовать систему автоматической регулировки усиления, которая есть в радиоканале каждого телевизора. В телевизорах УСЦТ напряжение АРУ снимается с 14-го вывода субмодуля радиоканала (тракта ПЧИ) и поступает на вывод 4 селектора СКД-24 и вывод 6 селектора СКМ-24. Величина этого напряжения, в отсутствие сигнала, равна 8V.

С увеличением уровня сигнала это напряжение уменьшается. Если к входу модуля радиоканала, например МКР-2-5, подключить антенну, подать на радиоканал питание и регулируя напряжение настройки настроить его на теле-канал, то по уровню этого напряжения можно будет судить о мощности принимаемого сигнала. Изменяя ориентацию и положение антенны можно будет найти такое положение, в котором уровень сигнала будет максимальным.

Для того, чтобы упростить настройку на канал (радиоканал работает без телевизора и изображение мы не видим, а так можно найти и максимум помех вместе максимума сигнала) и субъективно оценивать не только уровень, но и качество сигнала, необходимо ввести в схему индикатора звуковой контроль. Такой простенький усилитель с выходом на головные телефоны, на вход которого подать сигнал с выхода УПЧЗ. Прослушивая телепередачу можно по содержанию определить правильность настройки на тот канал, который нужен, а по качеству звука и уровню помех, определить качество приема полезного сигнала.

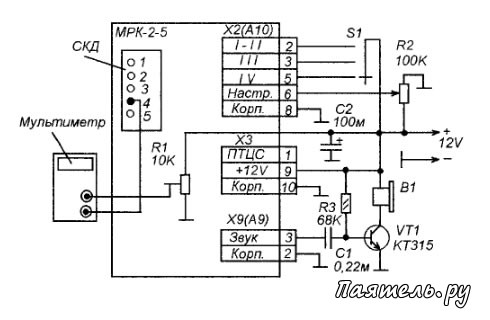

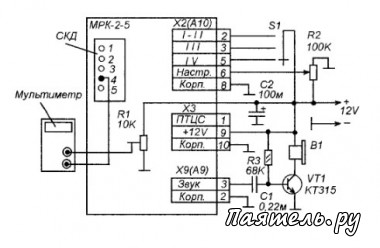

Принципиальная схема индикатора, сделанного из модуля МРК-2-5 и мультиметра показана на рисунке. Питается модуль от источника напряжением 12V. Это напряжение используется и для настройки на канал. К сожалению, с максимальным напряжением настройки 12V индикатор не перекрывает все метровые и дециметровые диапазоны, а только их часть. Но, в нашей местности этого оказалось достаточно. В другом случае, напряжение на орган настройки - R2 нужно подавать от другого источника, напряжением до 31V. Например, можно использовать дополнительную батарею или импульсный источник с умножителем.

Переключателем S1 выбирают диапазон, резистором R2 - настраивают индикатор на нужную программу. Для звукового контроля служит одно-каскадный усилитель НЧ на VT1, нагруженный на головные телефоны.

Мультиметр подключают в диагональ моста, образованного резистором R1 и системой АРУ радиоканала. Резистором R1 устанавливают показания мультиметра на нуль при отсутствии сигнала (с отключенной антенной) или при приеме какого-то сигнала, с которым нужно сравнить уровень другого сигнала. Питать индикатор можно от любого источника постоянного тока напряжением 12V, допускающего ток до 70 mА.
