Схема телевизора Otake VT-2002 MK9

Категория: Другие, Телевизоры
Схема телевизора Otake VT-2002 MK9

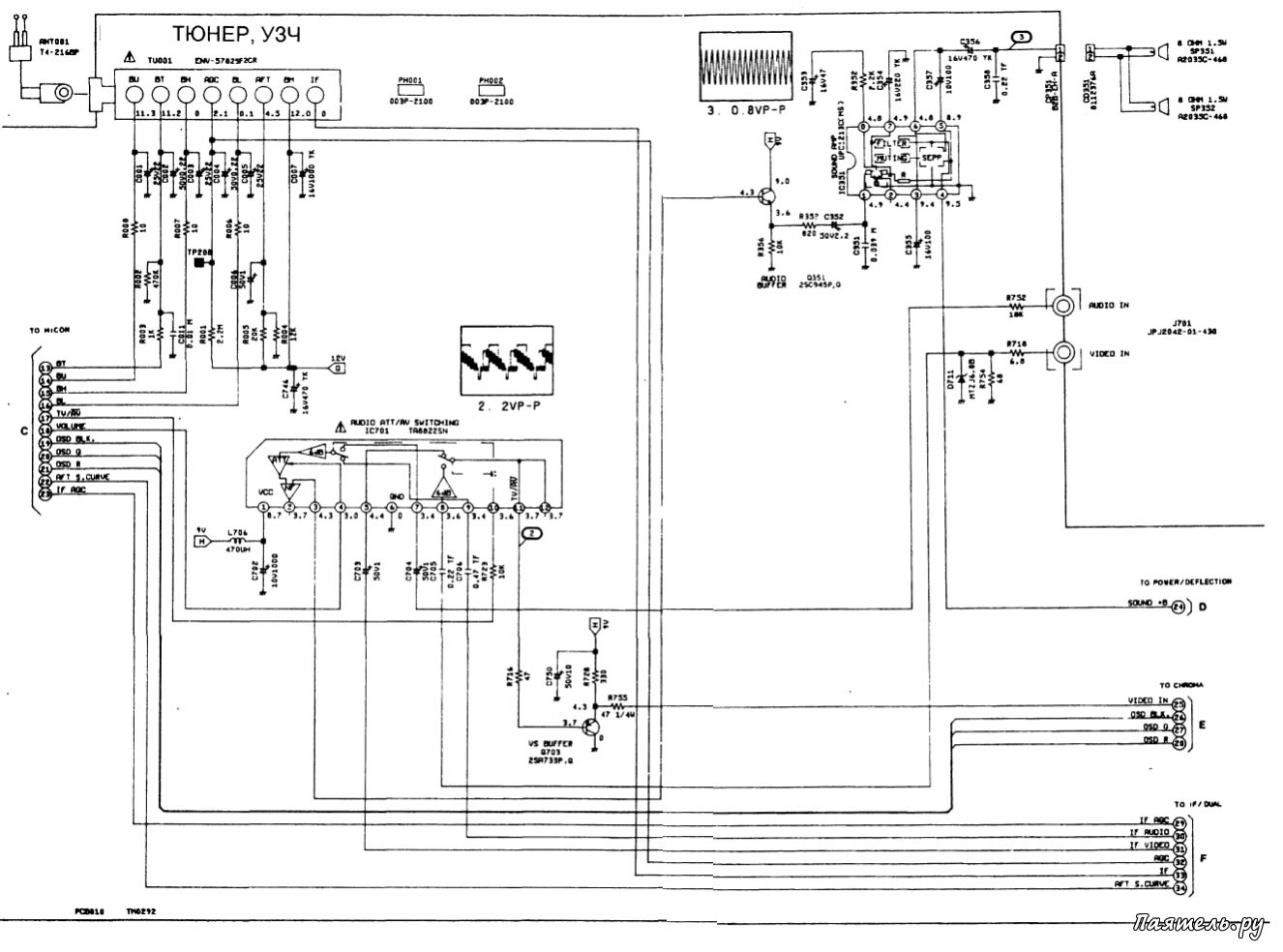

Принципиальная схема УЗЧ, включения тюнера и коммутатора "теле-видео" показана на рисунке. УМЗЧ выпопнен на микросхеме IC351. Аудиосигнал на вход этого усилителя поступает через эмиттерный повторитель Q351 с выхода электронного регулятора громкости, содержащегося в микросхеме-коммутаторе IC701. Регулировка громкости осуществляется изменением постоянного напряжения на выводе 4 IC701, поступающего от узла управления. Сигнал ЗЧ от видеомагнитофона поступает на 7-й вывод этой микросхемы, а сигнал видео с видеомагнитофона — на 8-вывод.


Управление коммутатором производится изменением логического уровня на выводе 10 IC701. Когда здесь единица включен режим приема телевидения, когда ноль — на низкочастотный тракт телевизора поступают сигналы от видеомагнитофона. Видеомагнитофон подключается через азиатские разъемы JP701. Подключение входа видеомагнитофона на запись в этих тепевизорах не предусмотрено.

Сигналы аудио и видео от радиоканала поступают на выводы 9 и 5 соответственно. На видеотракт видеосигнап поступает через буферный эмиттерный повторитепь Q703.

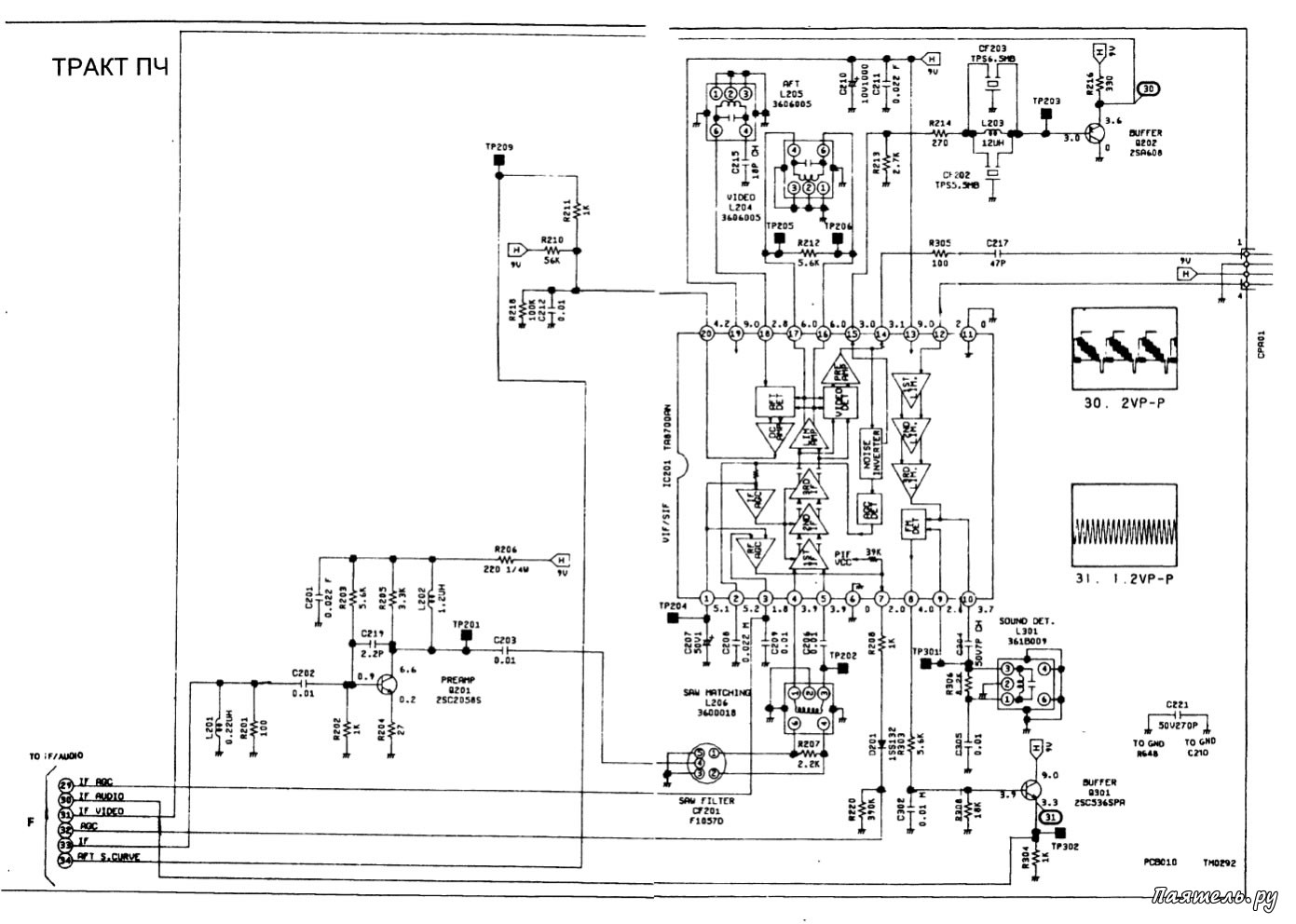

Принципиальная схема тракта ПЧ показана на рисунке 7 и 7А. Напряжение ПЧ с выхода тюнера (TU001, рисунок 6) поступает на предваритепьный усилитель на транзисторе Q201, и далее на фильтр на поверхностных акустических волнах — SF201.

Обработка сигналов ПЧ изображения и звука происходит в микросхеме IC201. Напряжение ПЧ поступает на симметричный вход УПЧИ через выводи 4 и 5. УПЧИ имеет две системы АРУ, одна из которых управляет усилением УПЧИ, а вторая, через вывод 7, усилением тюнера. На выходе УПЧИ включены видеодетектор и детектор ошибки. Эти каскады имеют раздельные фазосдвигающие цепи. Контур L204 работает в видеодетекторе, а контур L205 в детекторе ошибки системы

АПЧГ. Этот контур настраивается на определенную частоту, и отклонение частоты на выходе УПЧИ от этой настройки вызывает формирование напряжения ошибки, которое участвует в формировании управляющего сигнала АПЧГ, который с вывода 20 IC201 поступает на узел управления (рисунок 1), через эмиттерный повторитель Q151 на вывод 15 микроконтроллера IC101. В результате вырабатываемое узлом управления напряжение настройки тюнера изменяется в ту или иную сторону.

Схема телевизора Otake VT-2002 MK9Видеосигнал выделяется на выводе 15 IC201 (рисунок 7) и через эмиттерный повторитель Q202 поступает на вход коммутатора IC701 (рисунок 6).

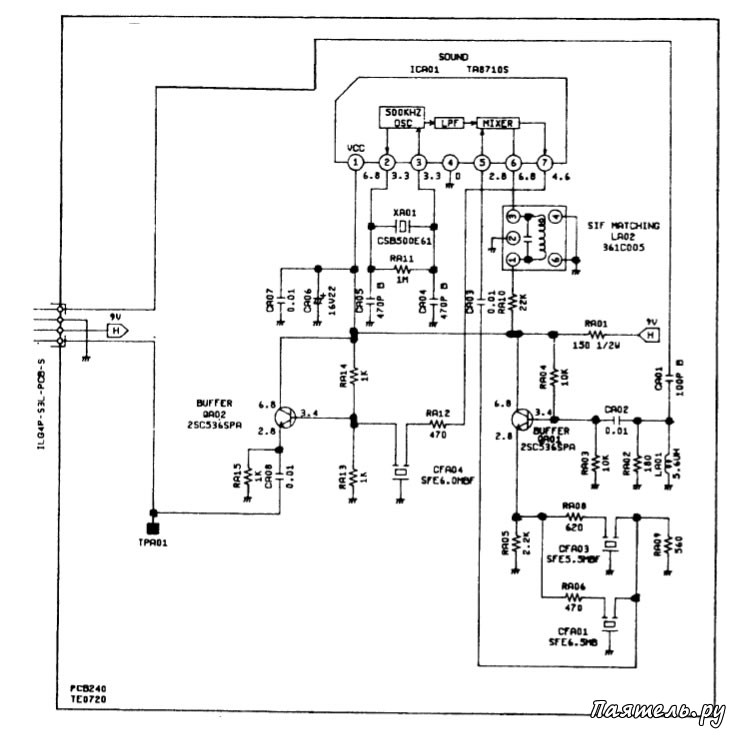

Напряжение ПЧ звука выделяется на выводе 14 IC201 (рисунок 7) и поступает на конвертер (рисунок 7А). Сначала на эмиттерный повторитель QA01, а затем на два фильтра CFA01 и CFA03, выделяющие, соответственно, промежуточные частоты 6,5 МГц и 5,5 МГц. Эти частоты поступают на преобразователь частоты на микросхеме ICA01, гетеродин которого вырабатывает сигнал частотой 500 кГц (кварцевый резонатор ХА01).

В результате на выходе смесителя, независимо от того какой сигнал поступил на вход — 6,5 МГц, 6 МГц или 5,5 МГц, выделяется сигнал частотой 6 МГц, который затем, через фильтр CFA04 и эмиттерный повторитепь QA02 поступает на тракт обработки ПЧЗ микросхемы IC201.

В фазосдвигающей цепи частотного детектора звукового сопровождения работает контур L301. Напряжение ЗЧ выделяется на выводе 8 IC201 и через эмиттерный повторитель Q301 поступает на коммутатор IC701 (рисунок 6).

Весь тракт промежуточной частоты питается напряжением 9В, которое вырабатывает узеп строчной развертки (рисунок 2). Напряжение 9В получается из напряжения 12В на выходе выпрямителя на D407, при помощи интегрального стабилизатора IC403. В результате при не функционировании строчной развертки тракт ПЧ также не функционирует.

Схема телевизора Otake VT-2002 MK9

Усилитель ЗЧ на микросхеме IC351 питается напряжением 9,5В от источника питания телевизора (выпрямитель на диоде D511).

Ремонт

1. Источник питания.

1.1. При включении питания перегорает предохранитель F501.

Неисправность может быть вызвана двумя причинами — короткое замыкание в цепях выпрямителя на диодах D501-D504 и конденсаторе С546, или пробой выходного транзистора микросхемы IC501. Нужно проверить на КЗ между выводами 9 и 12 IC501. если замыкания нет скорее всего неисправность в выпрямителе, если есть — в этой микросхеме. В этом случае перед заменой микросхемы нужно проверить элементы D506, R508, С508, С509, R503.

1.2. При включении питания ничего не происходит, предохранитель F501 цел, телевизор вообще не включается.

Как и в прредидущем случае неисправность может быть в выпрямителе или в генераторе. Нужно измерить напряжение на С546 — 260-320В. Если этого напряжения нет неисправность в цепях от сетевой вилки до С546, возможно гдето там обрыв. Если напряжение имеется проверить его поступление на вывод 12 IC501, проверить наличие импульсов на выводе 4 IC501. Если импульсов нет проверить элементы R509, R524, С510, а также целосность обмотки 5-6 трансформатора Т501. Неисправность может быть вызвана, так же, и обрывом R503. при котором источник переходит в режим защиты от перегрузки. Проверить на пробой D507, иначе IC501 требует замены.

1.3. Все выходные напряжения завышены или занижены (напряжение 6В может быть в норме).

Проверить эпементы стабилизации D507 и R510, а также R505, D505, С504, R502, С511, D515. Если эти элементы исправны неисправность может быть в микросхеме IC501. Если выходные напряжения занижены и трансформатор Т501 "стрекочет" неисправность может быть вызвана КЗ в одной из вторичных цепей, а общее понижение — результат работы защиты. Чаще всего такое происходит из-за частичного пробоя одного из электролитичских конденсатров выходных выпрямителей. Часто удается обнаружить неисправный конденсатор по его нагреву.

1.4. Одно из выходных напряжений отсутствует.

Необходимо проверить соответствующий выпрямитель и стабилизатор. Если нет напряжения 103В, но на С539 такое напряжение есть, неисправность может быть либо в микроконтроллере управления, либо в транзисторном выключателе на Q502, Q503 и Q504.

2. Системный контроллер и тюнер.

2.1. Тепевизор не включается из дежурного режима или не выключается.

Проверить напряжение 5В на выводе 42 IC101. Если это напряжение отсутствует проверить на обрыв D121, а также напряжение 6В на выходе источника питания. Проверить изменение уровня на выводе 10 IC101 при подачи команды включения/выключения. В режиме "включено" должен быть низкий логический уровень, при выключении — высокий.

Если уровень изменяется правильно нужно искать неисправность в транзисторах Q114, Q502, Q503, Q504. Если уровень не изменяется нужно проверить систему предустановки микроконтроллера — 1С 103. При включении питания уровень на выводе 3 IC103 (выводе 33 IC101) должен задерживаться на низком уровне некоторое время, а затем появиться высокий.

Если предустановка работает, тактовый генератор тоже работает, а уровень на выводе 10 1С 101 все равно не меняется, — остается попробовать включение и с пульта и с кнопок телевизора, а затем принять решение о замене микросхемы 10101.

2.2. Телевизор не реагирует на кнопки передней панели.

Перед нажатием кнопок нужно проверить уровень на выводе 16 1С 101. Еспи там нуль — либо имеется замыкание в панели кнопок, в дорожках, либо неисправна IC101.

2.3. Телевизор не реагирует на команды, посланные пультом.

Прежде всего нужно убедиться в исправности пульта. Затем проверить наличие командных импульсов на выводе 1 QS101 и их поступление на IC101. Если импульсов на QS101 нет, но питание 5В на него поступает — неисправность в этом фотоприемнике. Если при отсутствии управления с пульта еще отсуствует и память, а может быть еще и нарушена синхронизация отображения символов, — неисправность в D118.

2.4. Плохо с памятью.

Проверить питание, поступающее на вывод 8 1С 102. При обрыве диода D118 не работает память и дистанционное управление, — это нужно учитывать. Проверить импульсы синхронизации и данных, поступающие на выводы 4 и 5 1С 102 при переключении программ.

2.5. Нет настройки на программы.

Проверить наличие импульсов на выводе 1 IC101 и изменение их скважности при переключении программ. Если импульсов нет или их скважность не меняется — неисправность в 1С 101, в противном случае — стабилитрон 1С 104 (чаще всего), транзистор Q116.

2.6. Неправильное переключение поддиапазонов тюнера.

Неисправность в транзисторных ключах Q122, Q120, Q123, Q119, Q124, Q118. Или в микросхеме IC101, если нет переключения уровней по её выводам 17, 18, 19 при переключении диапазонов.

3. Тракт обработки сигналов.

3.1 .Отсутствует изображение как при работе с видеомагнитофоном, так и при приеме телевидения, звук имеется.

Проверить наличие видеосигнала на выв. 5 IC401. При его отсутствии проверить Q602 и С436, Q703. При наличии проверить напряжение +9В на выв.12 IC401, а также напряжение питания выходных видеоусилителей и микросхемы IC901 расположенной на плате кинескопа.

3.2. Отсутствует цветное изображение только в режиме ПАЛ.

Проверить поступление сигнала цветности на выв. 19 IC401, а также исправность кварцевого генератора на резонаторе Х602 (импульсы на выв. 13 и 15 IC401). Проконтролировать цветоразностные сигналы на выв. 17 и 16 IC401 и их прохождение на выв. 31 и 33 IC951.

3.3. Отсутствует цветное изображение только в режиме СЕКАМ.

Проверить наличие видеосигнала на выводе 12 разъема СР950 и его поступление на вывод 10 IC951. Проверить на обрыв катушку L954. Попытаться добиться появления цвета резистором WR952, и проверить его исправность.

3.4. Нет цвета в любой системе.

Проверить питание IC951, поступление строчных и кадровых импульсов на её выводы 17 и 16.

3.4. Отсутствует один из основных цветов или экран засвечен одним цветом.

Проверить RGB сигналы на выводах 37, 39, 41 IC401, при отсутствии одного из них проверить соответственно С628, С629, С630. При наличии сигналов RGB проверить их прохождение через разъем СР802 на выводы 3, 5 и 7 IC901. При отсутствии хотя бы одного из сигналов на выводах 22, 26 и 30 IC901 нужно заменить.

3.5. Телевизор не включатся по причине отсутствия строчной развертки.

Проверить напряжение 8,7 В на выводе 48 IC401, при его отсутствии неисправность в D411, D412, R449, С431. Проверить функционирование кварцевого генератора на Х401 (осц.12). Проверить наличие строчных импульсов на выводе 44 IC401, при их отсутствии неисправность в IC401, при наличии — искать в выходном каскаде строчной развертки.

3.6. Нет кадровой развертки.

Проверить наличие кадровых импульсов на выводе 46 IC401, при их отсутствии неисправность в IC401. Необходимо проверить напряжение +25В на выводе 7 IC402, а также питание 9В, поступающее на вывод 1 этой микросхемы. Проверить поступление входных импульсов на её вывод 2. Если каскад работает неисправность может быть в подключении ОС (обрыв, не надежный контакт).

Схема телевизора Otake VT-2002 MK9
