Схема беспроводных стереонаушников

Категория: Передатчики
Схема беспроводных стереонаушников

Система состоит головных стерео телефонов содержащих два УКВ-ЧМ радиоприемника, по одному на каждое ухо, и двухканального передатчика, подключаемого к телефонному выходу стационарной аудиоаппаратуры. При передаче не используется стереокодирование, просто есть два разнесенных частотных канала, один в радиовещательном диапазоне 63-74 мГц, Другой в - 87,5-108 мГц. Соответственно настроены передатчики и приемники.


Передатчики питаются от аппаратуры (нужно вывести плюс питания на свободный контакт телефонного разъема, рекомендуемое напряжение -12...15V). Приемники питаются от отдельных гальванических источников, каждый из которых состоит из трех элементов AAA"

Принципиальная схема одного канала передатчика показана на рисунке 1. Разница в канонах только и числе витком катушки L1. Передатчик однокаскадный. Фактически ВЧ генератор на транзисторе VT1, к выходу которого подключена антенна, а в колебательном контуре имеется варикап, на который поступает ЗЧ напряжение с выхода стерео усилителя.

Девиация, при которой наилучшее качество звучания устанавливается переменным резистором R1. Напряжение питания, поступающее от усилителя понижается до 9V при помощи параметрического стабилизатора. Настройка передатчика в пределах своего диапазона на незанятый участок выполняется керамическим под с троечным конденсатором С4.

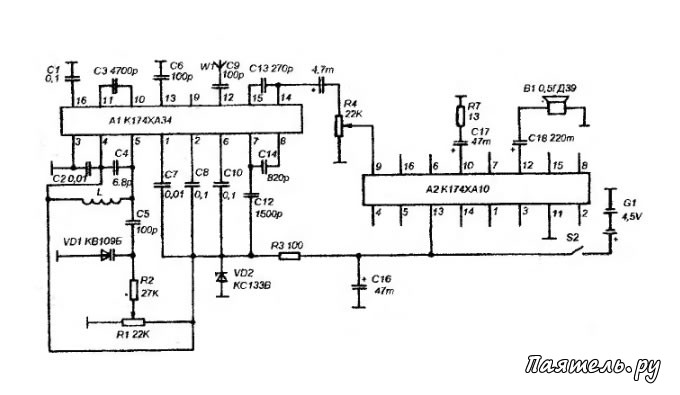

Рис.2
Схема беспроводных стереонаушниковПринципиальная схема одного из каналов приемника показана на рисунке 2. Здесь работают два микросхемы. К174ХА34 - в качестве приемного УКВ ЧМ тракта, она включена по типовой схеме. Точная настройка в пределах диапазона на частоту передатчика производится переменным резистором R1. Использование низкой ПЧ (70 кГц) и активного RC-фильтра ПЧ позволяет обойтись только одним гетеродинным контуром.

При этом наличие системы сжатия девиации в микросхеме позволяет избежать высоких нелинейных искажений, которые являются следствием сопоставимых по величине девиации и ПЧ. В результате КНИ всего тракта (включая УЗЧ) составляет не более 2%. Низкочастотный тракт сделан на часовых микросхемы К174ХА10.

Фактически используется только УЗЧ этой микросхемы, а вся остальная часть, содержащая функциональные узлы радиоприемника не подключился Цепь R7C17 устанавливает чувствительность усилителя ЗЧ в процессе настройки может потребоваться подбор R7 в пределах от нуля до 100 ом R4 - регулятор громкости. Для повышения стабильности приемного тракта используется параметрический стабилизатор на VD2-R3 стабилизирующий питание А1 и напряжение настройки.

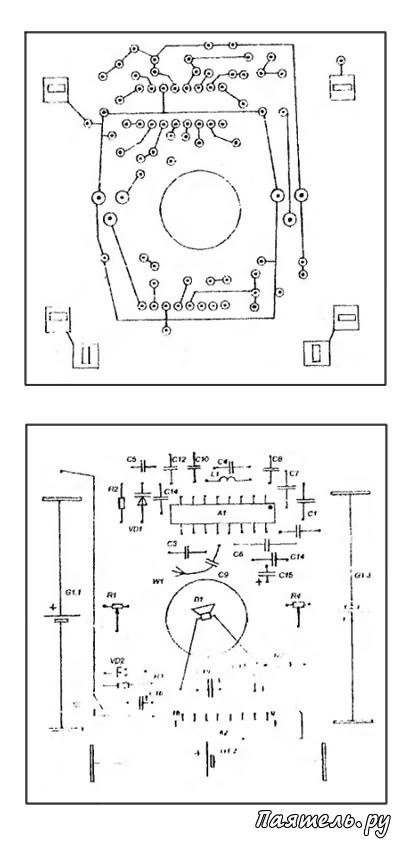

Рис.3 и 4
Схема беспроводных стереонаушниковВ качестве основы используются динамические стереотелефоны ТДС-4 "СТАРТ". Их наушники имеют достаточно большие габариты и содержат динамические громкоговорители 05ГД39. Схемы разводки проводников и расположения элементов печатной платы одного приемника показаны на рисунках 3 и 4 в масштабе 1:1.

На рисунках умышленно обозначено отверстие под динамическую головку немного меньше диаметра самой головки. Нужно после изготовления платы точно подогнать диаметр отверстия так, чтобы плата плотно надевалась на магнит динамика.

Затем, после монтажа и настройки, по этому отверстию плату нужно приклеить к головке при помощи эпоксидного клея (осторожно, чтобы клей не затек на диффузор головки).

Обратите внимание, что микросхема А2 установлена необычно, она паяется только одной стороной с выводами (9-16) и располагается перпендикулярно плате. При этом выводы на второй стороне (1-8) отламываются под самый корпус.

Элементы питания располагаются между пружинными латунными контактами, впаянными в плату.

В передатчике нужно использовать ГТ311 с буквами "И" или "Ж". Варикапы как в передатчике так и в приемнике можно заменить на КВ107, КВ102. Возможно даже использовать стабилитроны типа Д814. но на напряжение больше напряжения питания.

В качестве R1 и R4 в приемнике используются подстроечные резисторы с длинными валами - СП4-1. Выключатель питания - импортный миниатюрный тумблер.

Катушки приемника и передатчика 11 одинаковые, их наматывают сначала на винте М3, а затем этот винт удаляют (осторожно вывинчивают). Для диапазона 63-74 мГц L1 содержит 11 витков для 87-108 мГц - 7 витков. Катушка L2 передатчика - дроссель ДПМ на 100 мкгн.

Настройка

Настройка передатчика сводится к установке его частоты на свободный в вашей местности участок УКВ ЧМ диапазона при помощи подстроечного конденсатора или изменяя индуктивность катушки (сжимая или растягивая её витки). Установить наибольшую дальность можно подобрав соотношение базовых резисторов транзистора, таким образом, чтобы при минимальном потребляемом токе было максимальное излучение.

В качестве антенн как для передатчиков, так и для приемников использованы малогабаритные телескопические антенны для карманных УКВ приемников. Но возможно использовать и проволочные штыри и просто отрезки монтажных проводов.

Настройка приемника - только установка диапазона сжатием витков или растягиванием катушки.


Для соединения платы с динамиком, вместо эпоксидного клея, можно использовать Жидкие гвозди проверенного производителя. Это позволит сделать конструкцию более прочной.
