Схема УКВ-ЧМ приемного модуля

Категория: Радиоприемники
Схема УКВ-ЧМ приемного модуля

Несмотря на все известные недостатки УКВ-ЧМ приемников с низкой ПЧ на микросхемах К174ХА34 и аналогичных, интерес радиолюбителей к ним не угасает. Дело в том, что приемник на такой элементной базе, обладает вполне удовлетворительным качеством приема, и при том, он предельно прост, как в изготовлении так и в настройке. Фактически, достаточно безошибочно спаять платку, и после первого же включения приемник будет уже вполне работоспособен.


А все налаживание сведется к укладке диапазона. Такой приемник можно сделать вообще без приборов, даже без тестера. При том, плата получается миниатюрной и её легко вмонтировать в любое радиоэлектронное устройство.

На рисунке показана схеме еще одного варианта такого встраиваемого приемного модуля. Вдаваться в подробности функционирования нет смысла, — эта тема достаточно полно освещена в литературе. Каскад на VT1 -эмиттерный повторитель, он поможет развязать по НЧ несколько таких модулей, если, например, для каждого из УКВ диапазонов используется отдельный модуль.

Схема УКВ-ЧМ приемного модуляГетеродинная катушка L1 бескаркасная, он предварительно наматывается на болте М3, который после намотки и разделки выводов из неё извлекается. Для диапазона 64-73 МГц — содержит 9 витков, для 88-108 МГц - 6 витков. Провод ПЭВ 0,31 (0,25...0,43).

Укладка диапазона выполняется подстрокой гетеродинной катушки, путем сжимания или растяжения её. Может потребоваться подобрать емкость конденсатора С3.

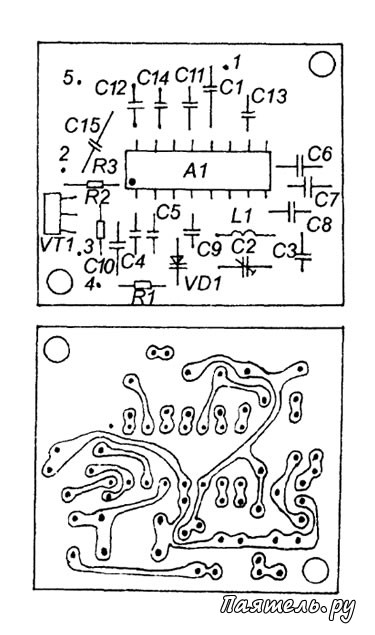

Напряжение питания +3...4.5 В, напряжение настройки — от нуля до напряжения питания. Выводы платы: 3 - плюс питания, 5 - общий минус, 2 - выход ЗЧ, 4 - напряжение настройки, 1 - антенна.
