Схема универсального усилителя 2x12W

Категория: Усилители
Схема универсального усилителя 2x12W

Бывает, что при ремонте аудиоаппаратуры, получившей серьезные повреждения, приходится заменять целые участки схемы новыми, аналогично функционирующими. Часто, при ремонте УЗЧ, особенно аппаратуры китайского производства, не удается найти таких же микросхем, как оригинале. В этом случае, хорошим решением может быть замена всего УМЗЧ универсальным модулем, который может работать как в стационарной, так и в автомобильной или портативной аппаратуре, с самыми разными напряжениями питания.


На рисунке дана схема такого модуля. Его параметры действительно универсальны:

1. Напряжение питания от 5 до 25V.
2. Выходная мощность при напряжении питания 25 V равна 2x22W. при напряжении питания 14V- 2x12W, при напряжении питания 6V - 2x2,5W.
3. Сопротивление нагрузки 2-8 Оm.
4. Чувствительность 50mV.

С такими параметрами модуль действительно подойдет куда угодно (чувствительность можно ограничить резистивными делителями на входах или уменьшением сопротивлений R7 и R8).

Схема универсального усилителя 2x12WУсилитель сделан на двух микросхемах TDA2030, включенных пo схеме с однополярным питанием.

Как показывает практика эти микросхемы сохраняют нормальную работоспособность при снижении питающего напряжения до 5V и ниже (или до +2.5V при двуполярном питании). При этом понижается только мощность. Радиаторные пластины микросхем соединены с отрицательным выводом питания.

Поэтому, микросхемы можно устанавливать на один общий радиатор или использовать в качестве радиатор корпус или шасси аппаратуры, соединенные с общим минусом.

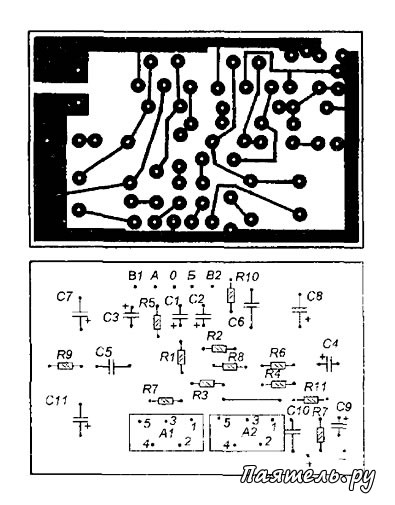

Все детали расположены на односторонней печатной плате. Монтаж плотный, поэтому детали должны быть миниатюрными. В случае самовозбуждения нужно снизить чувствительность усилителей уменьшив сопротивления R7 и R8.
