Схема Hi-Fi усилителя 2x15W

Категория: Усилители
Схема Hi-Fi усилителя 2x15W

Усилитель предназначен для усиления стереосигналов, поступающих от таких источников, как тюнер, магнитофонная приставка, CD-привод. Благодаря применению микросхем для автомобильной аудиотехники усилитель может питаться переменным напряжением 10-12V, которое можно получить с выхода, например, электронного трансформатора для питания галогенных ламп.


В этом случае переделка электронного трансформатора сводится только к установке в него сглаживающего конденсатора на выходе сетевого выпрямителя (вторичный выпрямитель есть на плате этого усилителя).

На микросхеме А1 (LM387) сделан двухканальный предварительный усилитель, установкой усиления которого достигают требуемой чувствительности усилителя в целом. Коэффициенты усиления в каналах устанавливаются подбором сопротивлений резисторов R102 и R202, от которых зависит глубина ООС. Микросхема пишется стабилизированным напряжением 9V от интегрального стабилизатора А4.

Блок электронных регулировок выполнен на микросхеме А2 - LM1036. Регулировки громкости, баланса и тембра по низким и высоким частотам производятся резисторами Р1-Р4. Применение электронных регулировок не только позволяет располагать регулировочные резисторы на произвольном удалении от платы усилителя без специальных мер экранировки, но и дает возможность в дальнейшем организовать управление усилителем при помощи системы дистанционного управления, например, от телевизора УСЦТ.

Регулятор громкости - Р1, регулятор стерео-баланса - Р2, регуляторы тембра - Р3 и Р4. Усиленный и нормированный сигнал далее поступает на двухканальный мостовой усилитель мощности на микросхеме A3 (TDA1553Q). Микросхема предназначена для работы в автомобильной технике. Акустические системы могут быть сопротивлением 4-8 Оm. При сопротивлении 4 Оm максимальная мощность будет больше, но потребуется и более мощный источник питания (не меньше 80W).

Блокировать усилитель можно отключением вывода 11. На плате вывод 11 подключается к источнику через перемычку. Если нужно управлять энергосберегающим режимом можно эту перемычку убрать, а вывод 11 подключить к схеме управления.

Схема Hi-Fi усилителя 2x15WСхема Hi-Fi усилителя 2x15W

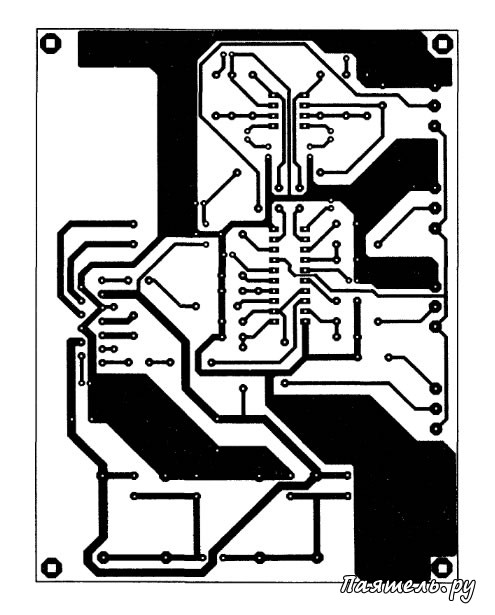

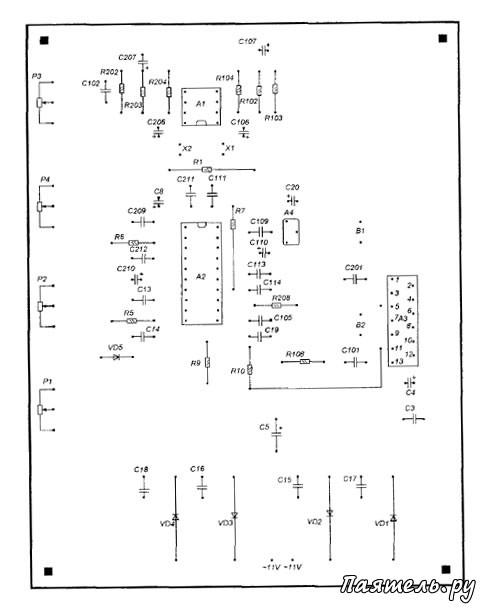

Практически все детали усилителя расположены на печатной плате с односторонней разводкой дорожек. Микросхему A3 необходимо установить на теплоотводящий радиатор. Изолирование радиатора не требуется, допускается соединять радиатор с общим минусом.

Схема Hi-Fi усилителя 2x15WУсилитель мощности на базе микросхемы ТОА1553 может работать совместно с любым другим предварительным усилителем или усилителем-корректором, обеспечивающим номинальное выходное напряжение 0,5V.

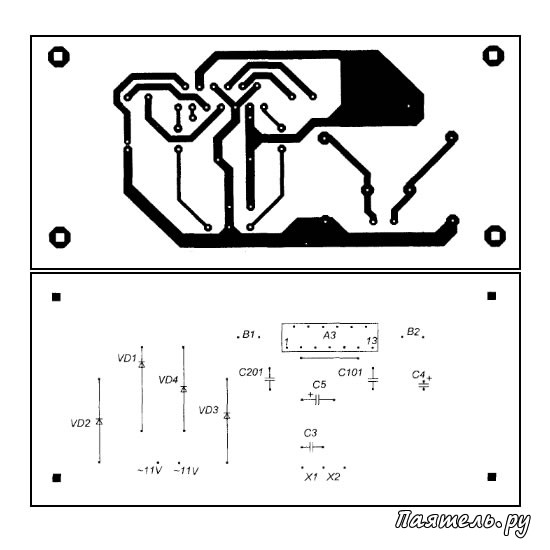

В этом случае усилитель мощности можно сделать по схеме показанной на этом рисунке, и собрать его на отдельной печатной плате, вместе с выпрямителем источника питания.

Источником питания может быть как обычный силовой трансформатор, так и электронный трансформатор для питания галогенных ламп, соответствующей мощности.




Схема Hi-Fi усилителя 2x15W
