Схема регулировки яркости и мигалки фонарика

Универсальную схема в которой есть регулировка яркости и мигалка карманного фонарика. Когда выключатель S1 выключен (движок R2 повернут в крайнее положение до щелчка) импульсы от мультивибратора на элементах D1.1 и D1.2 на вывод 6 D1.4 не поступают и схема работает показанная на рисунке 1. То есть, переменным резистором R3 можно регулировать яркость лампы.


Если повернуть движок R2 так, чтобы включился выключатель S1, импульсы от мультивибратора D1.1-D1.2 поступают на вывод 5 D1.4 и с приходом каждого положительною перепада на этот вывод лампа выключается

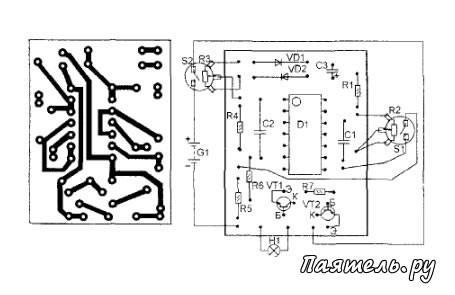

Детали схемы расположены на малогабаритной печатной плате. Все печатные платы сделаны из фольгированного стеклотекстолита. Платы маленькие, поэтому и детали должны быть малогабаритными.

Схема регулировки яркости и мигалки фонарикаВсе номиналы резисторов и конденсаторов могут отличаться от указанных на схеме в пределах 50%, серьёзных нарушений в работе схем от такого разброса не будет.

Лампа накаливания Н1 - от карманного фонаря. При напряжении питания 3V лампа должна быть на 2.5-3V, при напряжении 4,5V - на 3,5-3,7V. Обычно в фонариках на двух AA элементах лампы на 2,5V, а в фонариках на батарейке 3,5V. При большем напряжении питания, соответственно и лампа должна быть на большее напряжение. В любом случае лампа не должна быть на ток более 0,3А.

Налаживания схемы практически не требуют, важно чтобы детали были исправны и не было ошибок в монтаже.

Подключая питание будьте особенно внимательны, - перепутав плюс с минусом вы можете испортить микросхему и транзисторы.
