Микросхема УМЗЧ LM4780

Категория: Микросхемы
Микросхема УМЗЧ LM4780

Микросхема LM4780 (на корпусе маркировка - «L4780») выпускается фирмой National Semiconductor. Представляет собой двухканальный УМЗЧ с выходной мощностью по 60W на канал на нагрузке 8 Оm, при КИИ не более 1%. При мостовом включении - одноканальный УМЗЧ мощностью 120W.


Предусмотрена блокировка (mute), температурная защита и защита от КЗ в нагрузке. Питание - двуполярное.

Микросхема УМЗЧ LM4780

Предназначена для применения в стационарной аудиотехнике, в канале звука телевизоров высокого класса, в системах домашних театров.

Некоторые параметры (двухканальная схема включения):

1. Напряжение питания Vcc..... ±10...±42V. (номинальное значение Vcc...... ±35V).
2. Сопротивление нагрузки RL .... 4...80m.
3. Выходная мощность при КНИ 0,5%. Vcc = +25V. RL = 4 Оm ..............2x50W.
4. Выходная мощность при КНИ < 0,5%, Vcc = ±30V, RL= 6 Оm .. 2х50W.
5. Выходная мощность при КНИ < 0,5%, Vcc = ±35V, RL=8 Оm .. 2x50W.
6. Выходная мощность при КНИ < 0,07%, Vcc = ±25V, RL=4 Оm .. 2x30W.
7. Выходная мощность при КНИ < 0,05%. Vcc = ±30V, RL= 6 Оm .. 2x30W.
8. Выходная мощность при КНИ < 0,03%, Vcc = ±35V: RL=8 Оm .. 2x30W.
9. Разделение каналов при выходной мощности 2x10W на частоте 1 kHz .... 70 dB.
10. Разделение каналов при выходной мощности 2x10W на частоте 10 kHz ... 72 dB.
11. Ток покоя не более................170mA.
12. Отношение сигнал/шум при выходной мощности 1W.....................97 dB.
13. Отношение сигнал/шум при выходной мощности 50W.................... 114 dB.
14. Максимально допустимое напряжение писание при отсутствии входного сигнала..................................±47V.
15. Диапазон температур .... -40...+150°С.
16. Частотный диапазон...... 20-20000HZ.

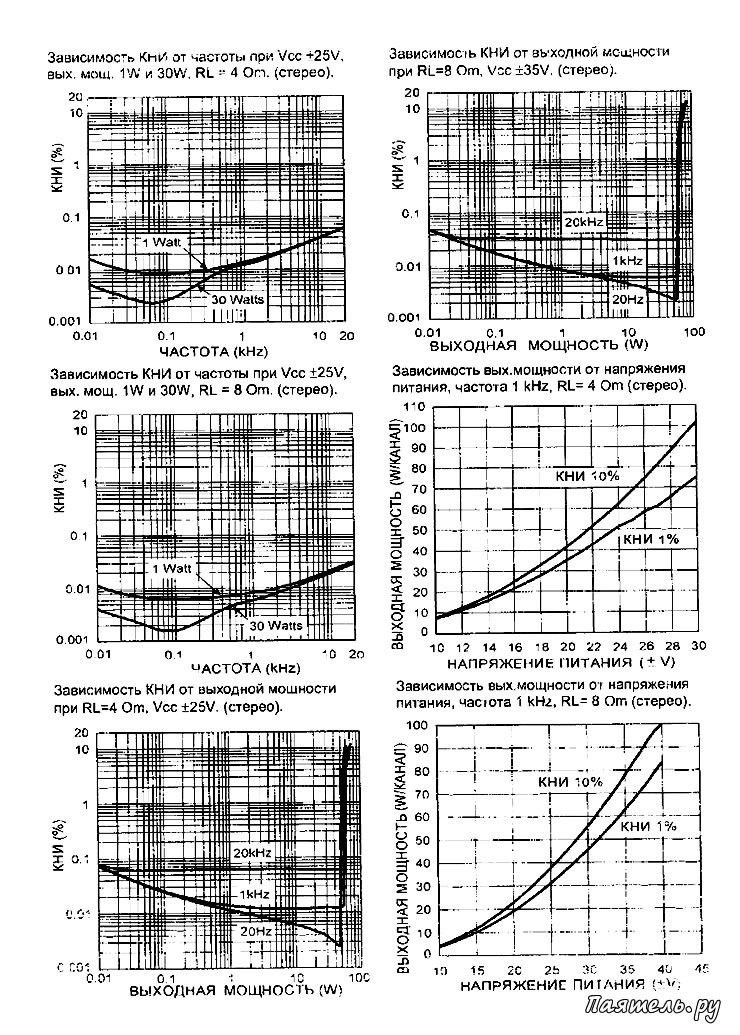

Микросхема УМЗЧ LM4780
