Схема телефона Panaphone

Категория: Телефония
Схема телефона Panaphone

В настоящее время наиболее популярные телефонные аппараты, в нижней ценовой категории, — это аппараты Panaphone. Выпускается достаточно широкий ассортимент телефонов этой торговой марки, но в большинстве своем они построены по нескольким типовым сходным схемам. Принципиальная схема типичного представителя класса телефон-трубка Panaphone КХ-T1500W показана на рисунке 1.


В основе многофункциональная микросхема HT9302G — номеронабиратель. Тактовая частота стабилизирована кварцевым резонатором ZQ1.
Импульсный ключ выполнен на транзисторах Q1 и Q2, разговорный узел на Q3, Q5, Q6. На Q7 - устройство предустановки микросхемы.

Схема вызывного устройства на Q4 и пьезоэлектрическом зуммере BQ1 стала уже типовой для простых телефонов-трубок.

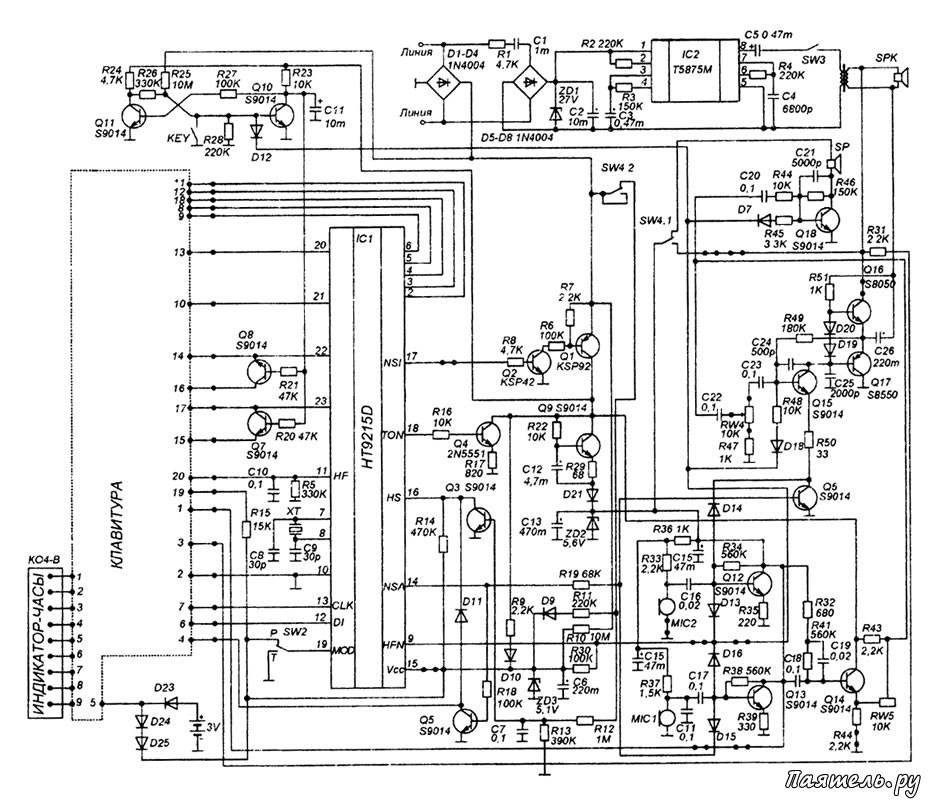

Схема телефона PanaphoneПринципиальная схема более сложного телефонного аппарата Panaphone КХ-Т9700 показана на рисунке 2. Номеронабиратель выполнен на многофункциональной микросхеме HT9215D.

Тактовая частота задающего генератора микросхемы стабилизирована кварцевым резонатором на 3,58 МГц. Вызывное устройство на звуковом синтезаторе IC2 - Т5875М, он работает на динамик спикерфона SPK. На этот же динамик поступает сигнал с выхода усилителя спикерфона на транзисторах Q15-Q17.

Усилитель построен по простой двухкаскадной схеме с двухтактным выходным каскадом.

Усилитель динамика трубки выполнен на Q18. Микрофонных усилителя (и микрофонов) тоже два. Усилитель на Q12 работает в трубке, а на Q13 в системе спикерфона. На транзисторах Q1 и Q2 выполнен импульсный ключ (для импульсного набора), на Q4 -транзисторный ключ для тонального набора.

КО-4 — цифровой десятиразрядный дисплей, в состав которого входят и электронные часы. Для резервного питания электронных часов и памяти используется трехвольтовая батарея.
