Схема устройства ремонта телефоных трубок

Категория: Телефония
Схема устройства ремонта телефоных трубок

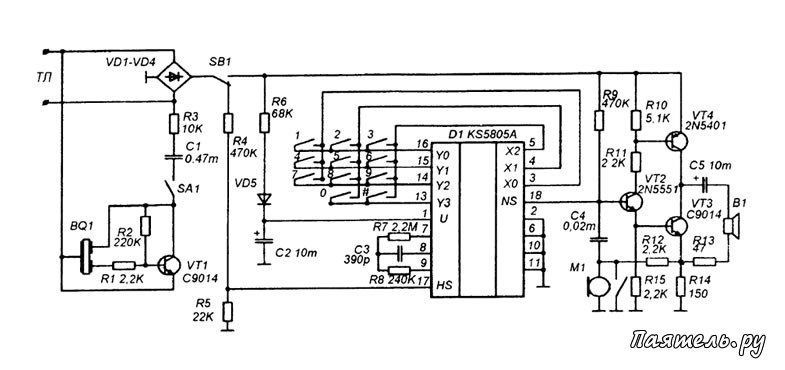

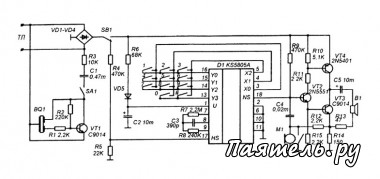

Большинство телефонов-трубок построены по одинаковым схемам (рис.1). При подъеме трубки к линии подключается разговорный усилитель на транзисторах VT2-VT4, он же является и импульсным ключем, при помощи которого производится набор номера. При подключении этого усилителя к линии он шунтирует линию, понижая в ней напряжение, примерно до 8В. При этом АТС переходит в режим занятости. Падение напряжения зависит от напряжения смещения на базе VT2, которое устанавливается резистором R9.


При наборе номера выходной ключ микросхемы KS5805A (вывод 18) замыкает базовую цепь этого транзистора на общий провод. В результате ток всего разговорного усилителя падает и шунтирующее действие на линию прекращается. АТС воспринимает это как поступление наборного импульса.

В случае выхода из строя транзисторов или диодов можно порекомендовать такие замены: все диоды — на КД102А, включая входной выпрямительный мост. Транзисторы: С9014 — на КТ503Е, 2N5551 — на КТ503Г, 2N5401 — на КТ502Е.

Но причиной большинства отказов ТТ китайского производства является выход из строя микросхемы. В результате такие аппараты приходится выбрасывать, поскольку KS5805A приобрести практически не возможно. Но восстановить такой аппарат можно, и даже сделать его лучше нового, если указанную микросхему заменить на отечественную К1008ВЖ1.

При этом схема ТТ приобретает такой вид — рисунок 2. Изменения вызваны не только другой цоколевкой микросхемы, но и её функциональными отличиями. Во-первых наша микросхема выдает положительные наборные импульсы, а не отрицательные, как KS5805A, и для её согласования с разговорным усилителем вводится инвертор на транзисторе КТ315. Во-вторых К1008ВЖ1 не имеет внутреннего стабилитрона, включенного по цепи питания и внутренней связи между цепями питания наборного узла и ОЗУ.

Рисунок 2
Схема устройства ремонта телефоных трубок

Поэтому вводится стабилитрон КС139 и пара диодов КД103. С целью уменьшения вероятности сбоев в работе микросхемы емкость конденсатора, включенного по цепи питания увеличена до 100 мкФ, и включен еще один конденсатор на 10 мкФ, по цепи питания ОЗУ. Выводы 6 и 14 микросхемы соединяются вместе.

Конструктивно микросхему К1008ВЖ1 располагают на месте KS5805A, но не распаивают её выводы, а приклеивают микросхему к этому месту "вверх ногами". И затем распаивают её выводы при помощи тонких монтажных проводников. Некоторые нововведенные элементы можно распаять непосредственно на её выводах.

Возможно придется подобрать R9, так чтобы при поднятой трубке на линии было напряжение 8В.
