Микросхемы для дистанционного управления PT8A9701, PT8A973

Микросхемы РТ3А9701 и РТ8А973 производятся фирмой Pericom Technology inc. в основном для применения в радиоуправляемых игрушках. РТ8А9701 - кодер, а РТ8А973 - декодер. С их помощью можно передавать одновременно до семи команд. Микросхемы могут работать как с радиоканалом, так и с инфракрасным каналом (на случай инфракрасного канала РТ8А9701 имеет отдельный выход, на котором импульсы кодовой посылки заполнены импульсами частотой в два раза ниже частоты задающего генератора).

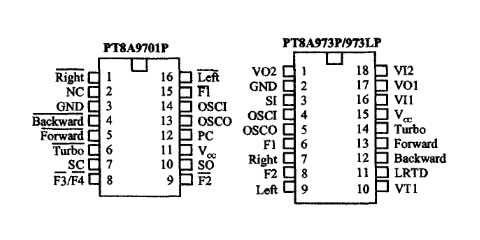

Микросхемы РТ8А9701Р - в корпусе DIP-16, РТ8А973Р и PT8A973LP -в корпусе DIP-16. Микросхемы PT8A9701DE и PT8A973DE сделаны в бескорпусном исполнении.

Микросхемы для дистанционного управления PT8A9701, PT8A973

РТ8А9701 управляет питанием передатчика, - при передаче кода команды на её выводе 12 возникает единица, цель которой включить передатчик. При работе с радиоканалом импульсы на модулятор передатчика поступают с вывода 10, а при работе с ИК-каналом, такие же импульсы, но заполненные поднесущей, равной половине частоты задающего генератора, - с вывода 7.

Электрические технические параметры РТ8А9701:

1. Напряжение питания............ 3...12V.
(номинальное значение............9V).
2. Ток потребления не более ............ 30 mА.
3. Напряжение внутреннего стабилитрона (между выв. 11 и 3)........ 3,4 ...4V.
4. Напряжение лог. нуля (макс.)........... 1,2V.
5. Напряжение лог. единицы (мин.).....3V.
6. Частота внутреннего тактового генератора при сопротивлении между выв. 12 и 13 200 kOm..................... 128 kHz.
7. Период подачи кода команды..........2 mS.
8. Период подачи кода старта............. 2 mS.
9. Частота заполнения импульсов для подачи на ИК-излучатель (выв. 7)... половина частоты тактового генератора.

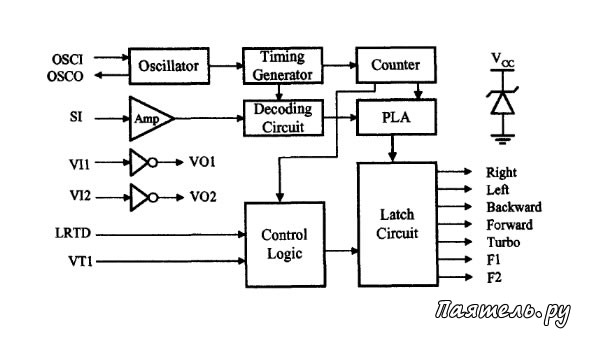

В РТ8А973 есть два дополнительных усилителя, которыми можно усилить сигнал, поступающий на вход декодера (на выв. 3).

Электрические технические параметры РТ8А973:

1. Напряжение питания РТ8А973 ... 3...12V.
(номинальное значение............9V).
2. Напряжение внутреннего стабилитрона (между выв. 15 и 2) РТ8А973Р .... 3.4...4V.
3. Напряжение внутреннего стабилитрона (между выв. 15 и 2) PT8A973LP .. 2,8...3,4V.
4. Ток потребления не более.......30mA.
5. Напряжение логического нуля............1,2V.
6. Напряжение логической единицы.....3V.
7. Частота внутреннего тактового генератора при сопротивлении между выв. 4 и 5 200 kOm............................... 128 kHz.
8. Чувствительность входа..............0,3V.
9. Есть два инвертирующих сигнальных усилителя, один - вход выв. 16, выход выв. 17, второй, - вход выв. 18, выход выв 1.


Микросхемы для дистанционного управления PT8A9701, PT8A973Типовая схема передатчика радиоуправления на микросхеме РТ8А9701, работающего на частоте 27,145 МГц с амплитудной модуляцией. В этой схеме не предусмотрено автоматического отключения передатчика в то время, когда команды не подаются, поэтому вывод PC (12) микросхемы не используется.

Передатчик выполнен на транзисторах Q1 и Q2. На транзисторе Q1 - задающий генератор, частота которого стабилизирована кварцевым резонатором CR1. На транзисторе Q2 - усилитель мощности. Модуляция производится изменением напряжения на базе Q2.

Схема построения приемного узла радиоуправляемой модели автомобиля с тремя двигателями. На транзисторе Q1 выполнен приемник по схеме сверхрегенеративного детектора. Его выходной НЧ сигнал усиливается двумя усилителями, имеющимся в микросхеме РТ8А973. Драйвера микроэлектродвигателей транзисторные, но могут использоваться специализированные микросхемы.
