Схема охранного таймера квартиры

Схема охранного таймера квартиры

Охранный таймер — это устройство, которое во время отсутствия дома жильцов периодически включает и выключает освещение, так чтобы у постороннего наблюдателя создалась иллюзия, что в квартире кто-то живет. В разной литературе описывались такие устройства, но в основном это были сложные устройства на большом количестве микросхем, либо на редких и дорогих счетчиках с переменным коэффициентом деления, типа К561ИЕ15, либо построенные на основе готовых электронных часов.


На рисунке 1 показана схема более простого устройства, выполненного на трех широко доступных микросхемах серии К561 (одна К561ЛА7 и две К561ИЕ16). Устройство один раз в сутки включает освещение на 3,8 часа. Например, в 20-00 свет включается, а в 23-48 гаснет, и так каждые сутки.

В качестве тактового генератора используется обычный мультивибратор с частотозадающей RC- цепью. Применение такого мультивибратора, по сравнению с кварцевым, дает низкую точность хода таймера, но в данном случае это и к лучшему, — если свет будет включаться и гаснуть в строго установленное время это может показаться подозрительным.

Таймер состоит из задающего мультивибратора, делителя на двух счетчиках, и исполнительного устройства. Задающий мультивибратор выполнен на элементах D1.1 и D1.2. Он (при разомкнутом положении S1) вырабатывает импульсы частотой 1845 Гц (при замкнутом S1 - 2,5 МГц). Импульсы 1845 Гц поступают на предварительный делитель частоты на D2 (К561ИЕ16), с коэффициентом деления 16384. Период импульсов на его выходе будет 8,8816 сек.

Далее следует счетчик D3 (К561ИЕ16), его коэффициент деления задан диодами VD1-VD4, и равен 9728. Таким образом, этот счетчик обнуляется каждый раз, как устройство в целом отрабатывает период в 86400 секунд, что равно 24 часам. Уровень на транзисторный ключ VT1 подается с выхода последнего разряда этого счетчика.

Весовой коэффициент этого выхода равен 8192, что соответствует, в результате, 20 часам 12 минутам. Затем, следует еще коэффициент заданный диодами VD1 и VD2 равный 1536, что соответствует 3 часам 48 минутам.

Таким образом, через 20 часов 12 минут после включения реле Р1 замыкает контакты и включает освещение. Затем свет горит в течении 3 часов 48 минут, и гаснет. Через 20 часов 12 минут все повторяется, и так периодически каждые сутки.

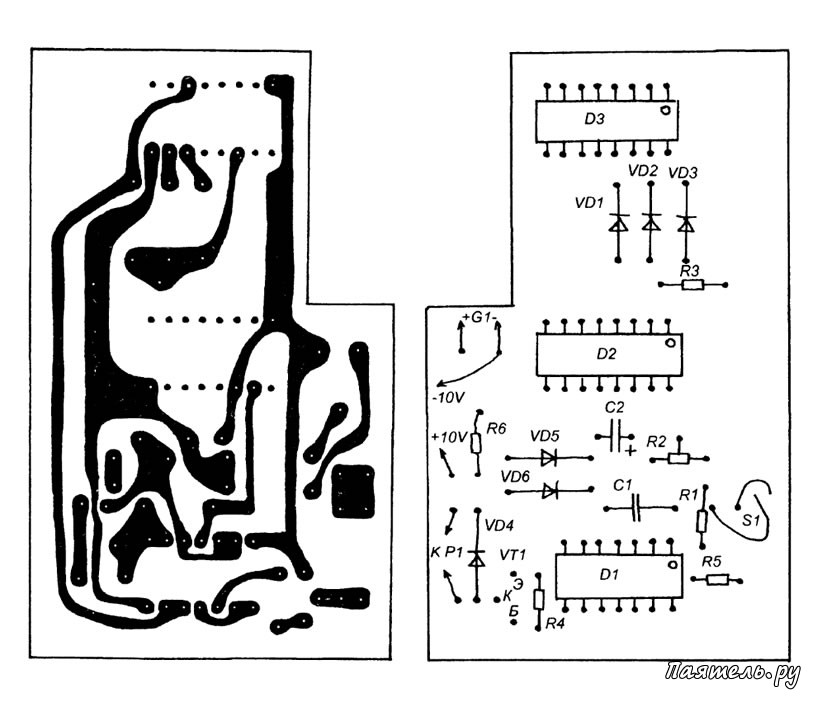

Печатная плата таймера
Схема охранного таймера квартирыИнтервал, в течении которого горит свет может быть расположен в любом месте суток, все зависит от предварительной установки. А установка производится кнопкой S1. При нажатии на неё частота на выходе мультивибратора увеличивается до 2,5 МГц, что приводит к ускоренной работе таймера. Весь 24-часовой цикл, при нажатой S1, таймер проходит за одну минуту.

Чтобы установить таймер, нужно в то время, когда должно включится освещение нажать на S1, и отпустить её сразу же как свет включится. После этого, таймер будет каждые сутки включать свет в это время, и выключать через 3 часа 48 минут.

Например, если установить таймер в 19-00, то каждые сутки свет будет включаться в 19-00, а гаснуть в 22-48. При этом будет некоторая неточность, вызванная нестабильностью мультивибратора, и время будет немного отличаться (в пределах 10-15 минут), что будет выглядеть вполне естественно.

В настоящее время нередки отключения электроэнергии, поэтому, чтобы это не сбило установку таймера, в нем предусмотрено резервное питание микросхем от батареи типа Крона на 9 В.

В качестве основного источника питания используется сетевой адаптер игровой приставки, он выдает не стабилизированное напряжение 10 В. Можно использовать любой источник на 10-12 В.

Реле Р1 - КУЦ-1 или аналогичное, от модулей дистанционного управления телевизоров УСЦТ. При его отсутствии можно использовать другое реле, например РЭС-22 с катушкой на 8-12 В. Если нагрузка мощная можно применить автомобильное реле, типа реле звукового сигнала от ВАЗ-08-099. Большинство деталей смонтированы на печатной плате, показанной на рисунке 2. Реле на плате не устанавливается.

Транзистор КТ972, если используется реле типа КУЦ-1 можно заменить на КТ815, КТ604, но если реле более мощное, автомобильное, это должен быть КТ972 или его аналог, составленный из КТ315 и КТ815.

Микросхемы К561 можно заменить на аналогичные серии К1561, КА561, либо использовать зарубежные аналоги. Микросхему K561ЛА7 можно заменить на К561ЛЕ5 или на аналогичные серий К176, К561, К1561, импортную.

Настройка

Настройка заключается в установке необходимой частоты импульсов (1845 Гц) на выходе мультивибратора, подстройкой R2, наблюдая за частотой по цифровому частотомеру.


Рейтинг схемы:
