Схема таймера защиты холодильника

Категория: Таймеры
Схема таймера защиты холодильника

Холодильник, - аппарат работающий в так называемом повторно-кратковременном режиме. Для поддержания заданной температуры, согласно информации. поступающей от датчика температуры, компрессор холодильного агрегата периодически включается и выключается. Продолжительность непрерывной работы компрессора тем больше, чем сильнее происходит «потребление холода» или «расход холода».


Поэтому, если вы забудете закрыть дверцу холодильника или в его морозильной системе произойдет утечка хладагента (аммиака, фреона), компрессор будет работать практически непрерывно, пытаясь заморозить всю вашу квартиру (если открыта дверца) или пытаясь понизить температуру перекачивая отсутствующий хлад-агент.

В результате двигатель компрессора, рассчитанный на повторно-кратковременный режим работы, будет перегреваться и может выйти из строя и даже стать причиной пожара.

Поэтому, во многих современных холодильниках, оснащенных электроникой, есть защитная функция, следящая за продолжительностью непрерывной работы компрессора. Однако, в недорогих советских аппаратах такой функции нет. Но её несложно организовать, собрав схему, описываемую в этой статье.

Устройство представляет собой таймер. задающий одинаковые периоды работы и неработы нагрузки (по 30 минут). Таймер сбрасывается акустическим датчиком, при исчезновении вибрации или шума. Датчиком работы компрессора служит пьезо-акустический элемент В1. Он приклеен эпоксидной смолой к корпусу компрессора. Когда компрессор работает он вибрирует, шумит, и эти акустические колебания передаются датчику.

В результате, на коллекторе VT2 появляется переменное напряжение, которое детектируется диодами VD1 и VD2. На С2 образуется постоянное напряжение, открывающее транзистор VT2. На его коллекторе устанавливается низкий логический уровень, и это разрешает работу счетчика D2.

На счетный вход D2 (вывод 10) поступают импульсы частотой около 4,5 Гц. Если счетчик не сбрасывать подачей логической единицы на вывод 11, то, примерно, через 30 минут, на его самом старшем выходе (вывод 3) появится логическая единица. Откроется транзисторный ключ VT3-VT4 и включит реле Р1, которое разорвет цепь питания холодильника. Счетчик продолжит считать, и еще через 30 минут, состояние его старшего входа изменится и питание на холодильник будет подано

Таким образом, если термостат холодильника перестал работать, утек аммиак или вы забыли закрыть дверцу холодильника, он все равно будет периодически, каждые полчаса выключаться на полчаса отдыха.

Когда холодильник исправен, его компрессор выключается значительно чаще, чем через каждые полчаса. При выключенном компрессоре он не вибрирует и не шумит Напряжение на 02 падает и транзистор VT2 закрывается Напряжение на его коллекторе достигает логической единицы Это приводит к сбросу в нулевое состояние счетчика D2 Схема будет находиться в таком состоянии до очередного включения компрессора.

Таким образом, при исправном холодильнике телохранитель себя никак не проявляет.
Схема на элементах D1.1 и D1.2 управляет сбросом счетчика В момент включения питания счетчик автоматически устанавливается в нулевое положение, импульсом, формируемым цепью C3-R4 Когда происходит принудительное выключение холодильника (при помощи реле Р1), вибрация компрессора прекращается. и, чтобы не произошел сброс счетчика, элемент D1.2 закрывается единицей, поступающей с выхода счетчика на его выв. 1.

Поэтому, продолжительность принудительного выключенного состояния равна 30 минутам Через это время изменится уровень на старшем выходе D2. Произойдет включение холодильника Продолжительность контрольного промежутка времени зависит от частоты импульсов на выходе мультивибратора D1.3-D14. Изменить это время можно подбором сопротивления R5 или емкости С4

Питается схема от трансформаторного источника питания на Т1 Трансформатор взят готовый, китайского производства, на ток до 300 mA и с двумя вторичными обмотками по 12V каждая. Используется только одна обмотка. Реле питается от выпрямителя VD3-VD6 непосредственно, а логическая часть и схема датчика - через параметрический стабилизатор на VD7.

Электромагнитное реле должно быть достаточно мощным, чтобы выдержать ток пуска холодильника. Оптимально и доступно, - реле от автомобилей ВАЗ, пятиконтактное (с переключающими контактами). Используется размыкающая группа.

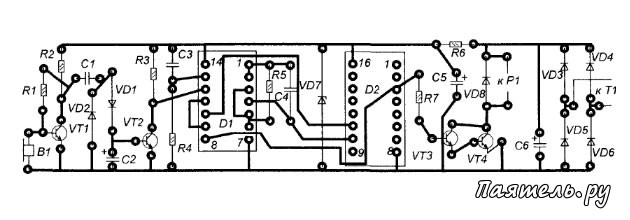

Большинство деталей расположено на печатной плате из фольгированного стеклотекстолита. Схема платы показана на рисунке ниже принципиальной схемы. Конструктивно, устройство выполнено в виде переходника-удлинителя через который холодильник включается в электросеть. Датчик В1 соединен со схемой экранированным кабелем

При налаживании, подбором сопротивления R1 устанавливают такой режим работы усилительного каскада, когда, в отсутствие входного сигнала, на коллекторе VT1 напряжение 2,5V.

Схема таймера защиты холодильника
