Схема выключателя света с таймером

Типичная ситуация для многих квартир: в кладовке или в другом подсобном помещении постоянно горит свет. Если несколько лет ранее, таким мелочам многие не предавали значения, то теперь, когда цены на электричество растут, и будут расти далее, такая забывчивость может вылететь в копеечку. Чтобы избежать неоправданного перерасхода энергии в таких подсобных помещениях можно установить выключатели с таймерами. Обычно свет в этих помещениях требуется только короткое время, пока нужно что-то взять или поставить на место. Для такого случая нужен простой выключатель с таймером, — нажал кнопку, — свет зажегся, погорел около одной-двух минут, и погас.


Если нужен еще свет, - снова нажимай кнопку.

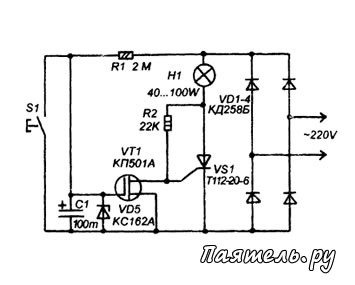

На рисунке 1 показана схема такого выключателя. Переменное напряжение от электросети выпрямляется мостовым диодным выпрями-тепем на VD1-VD4. Это напряжение, через тиристор VS1 поступает на лампу H1.

В исходном состоянии конденсатор С1 заряжен через резистор R1, до напряжения, достаточного для открывания полевого ключа VT1. Когда VT1 открыт его канал шунтирует затворную цепь тиристора и тиристор все время находится в закрытом состоянии. Напряжение на конденсаторе С1 ограничено стабилитроном VD5 на уровне не более 6,2V.

Чтооы включить свет нужно нажать кнопку S1. Её контакты замкнут конденсатор С1 и разрядят его. При этом, напряжение на затворе VT1 опустится до нуля и VT1 откроется. На затвор VS1 станет поступать отпирающий ток через резистор R2 и тиристор VS1 откроется. Осветительная лампа H1 включится.

При отпускании кнопки S1 начинается зарядка С1 через R1. но на зарядку его до напряжения, открывающего VT1 уходит некоторое время, в течении которого тиристор VS1 открыт. Это время зависит от сопротивления R1 и емкости С1, в течении этого времени лампа горит после нажатия (вернее отпускания) S1. При номиналах С1 и R1, указанных на схеме, это время составляет примерно 1 минуту. То есть, после нажатия на S1 свет горит минуту, а потом гаснет.

Если кнопку S1 заменить выключателем, то получится схема замедленного выключения света. Например, если выключатель находится в глубине помещения или коридора, и чтобы не блуждать в потемках приходится уходя оставлять свет включенным. В этом случае, пока выключатель S1 включен свет горит неограниченное время, а после его выключения, свет гаснет не сразу, а через минуту-две.

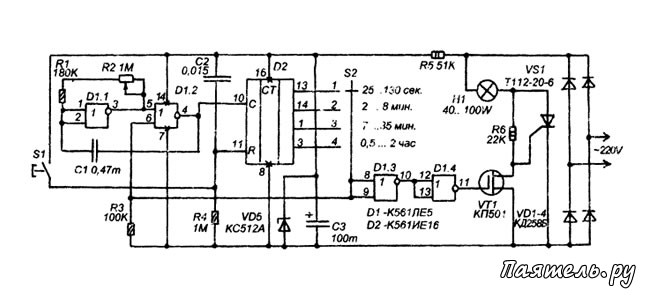

Рис.2
Схема выключателя света с таймеромНа рисунке 2 показана схема таймера-выключателя, величину выдержки времени которого можно устанавливать в очень широких пределах — от десятков секунд до двух часов.

Время устанавливается в четырех пределах, плавно при помощи переменного резистора R2. При включении питания (зарядный ток С2), или при нажатии на кнопку S1 происходит установка счетчика D2 в нулевое состояние.

При этом, независимо от того, в каком положении находится переключатель S2, на выводе 5 D1.2 устанавливается логический нуль. Этот уровень через два элемента D1.3 и D1.4 поступает на затвор VT1, и VT1 закрывается. Он больше не шунтирует затворную цепь VS1, тиристор открывается и подает ток на лампу освещения Н1.

В то же время начинает генерировать мультивибратор на элементах D1.1-D1.2, в зависимости от положения движка резистора R2 он вырабатывает импульсы частотой 1...5 Гц. Эти импульсы поступают на счетный вход счетчика D2, и он их считает.

Как только единица появляется на том выходе счетчика, на который установлен переключатель S2, транзисторный ключ VT1 открывается и шунтирует затворную цепь VS1, — лампа гаснет. Единица с переключателя S2 поступает на вход D1.2 и останавливает мультивибратор.

Теперь, чтобы снова запустить его (и включить сеет), нужно нажать на S1. Как и в первой схеме, отсчет времени начинается только после отпускания кнопки S1.

В положении S2 - "1" выключение лампы происходит на 123-м импульсе мультивибратора, в положении "2" - на 512-м, в положении "3" - на 2048-м, в положении "4я - на 8192-м импульсе мультивибратора.

Диоды КД258 можно заменить на КД226, Д226, КД213. Стабилитрон VD5 (рисунок 2) - КС510...КС515. Стабилитрон VD5 (рисунок 1) - КС147...КС168. Микросхему К561ЛЕ5 — на К176ЛЕ5, но если стабилитрон будет КС510...КС512.

Установить перекрытие по выдержке можно подбором номинала R1 (рисунок 2). Время выдержки (рисунок 1) установить подбором номинала R1 и емкости С1.
