Схема смесителей на встречно-параллельных диодах

Категория: Радиоприемники
Схема смесителей на встречно-параллельных диодах

Бывает так, что не удается сделать гетеродин, генерирующий сигнал на очень высокой частоте. Тогда можно использовать схемы смесителей, которые могут работать на половинной частоте гетеродина. Одна из таких схем уже описывалась выше. Это была схема на полевых транзисторах. На диодах тоже можно создать подобный смеситель. На рис. 1 изображена схема такого смесителя, работающего с половинной частотой гетеродина.


Встречно - параллельным называется такое включение двух диодов, когда они соединены параллельно друг Другу, но по току располагаются как бы навстречу друг другу.

В схеме на рис. 1 к встречно-параллельным диодам подводится одновременно напряжение сигнала от входного контура L1C1 и напряжение гетеродина через катушку связи L3. Последнее значительно больше напряжения сигнала, и для нормальной работы смесителя на кремниевых диодах должно быть 0,6...0,7 В (амплитудное значение).

Частота гетеродина выбирается вдвое ниже требуемой, с уметом промежуточной частоты (в схеме прямого преобразования, вдвое ниже частоты входного сигнала). В этих условиях один из диодов открывается на пиках положительных полуволн сигнала гетеродина, а другой - на пиках отрицательных. В результате сопротивление параллельно включенных диодов уменьшается дважды за период гетеродинного напряжения.

Главным достоинством описанного смесителя является то, что в цепи нагрузки отсутствует постоянный ток, т.е. смеситель не детектирует ни сигнал, ни напряжение гетеродина. Здесь необходимо отметить, что для нормальной работы смесителя совсем не требуется замыкать цепь его нагрузки по постоянному току - на входе УПЧ можно установить разделительный конденсатор.

Напротив, это даже улучшает работу смесителя из-за некоторой самобалансировки отличающихся по параметрам диодов. Поскольку сигналы смесителем не детектируются, ослабляются и помехи от внедиапазонных станций.

Помехоустойчивость смесителя приемника прямого преобразования характеризуют величиной подавления AM.

Подавление AM в балансных и кольцевых смесителях обычно не превосходит 60...65 дБ. Для смесителя на встречно-параллельных диодах оно составляет 70...80 дБ. Настройка гетеродина на более низкую частоту позволяет улучшить стабильность частоты и значительно уменьшить наводки гетеродина на входные цепи смесителя.

В подавлении наводок теперь участвуют и входные контура, поскольку частота их настройки намного (в два раза) отличается от частоты гетеродина. Подобные наводки вредны по следующим причинам: напряжение наводки синхронно детектируется смесителем и возникающее на выходе постоянное напряжение разбалансирует смеситель.

Если же сигнал гетеродина излучается антенной или проводами питания в окружающее пространство, то помимо помех другим приемникам он может промодулироваться фоном переменного тока на плохих контактах электропроводки, окисленных контактах металлических конструкций, диодах выпрямителей и т.д.

Возвращаясь приемник, такой сигнал вызывает трудно устранимый фон переменного тока, исчезающий при отключении антенны. Поэтому для хорошей работы любого приемника крайне важно добиться малого излучения сигнала гетеродина. Со смесителем на встреч но-параллельных диодах, благодаря пониженной частоте гетеродина, излучение его сигнала получается на 30...60 дБ ниже, чем с обычными смесителями, и описанные неприятные эффекты практически полностью устраняются.

В смесителе по схеме рис. 1 лучше всего использовать кремниевые диоды с пороговым напряжением около 0,5 В - они дают несколько большую помехоустойчивость, чем германиевые. В любом случае требуется подбор оптимального напряжения гетеродина по Максимуму коэффициента передачи.

Рис.2

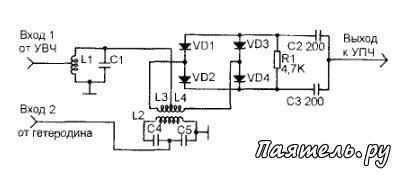

Схема смесителей на встречно-параллельных диодахДальнейшее улучшение развязки входных и гетеродинных цепей, а также уменьшение потерь мощности сигнала в цепях связи с гетеродином достигается в балансной схеме смесителя на встречно-параллельных диодах с автоматическим смещением, показанной на рис. 2.

Две пары диодов и симметрично расположенные две катушки L3 и L4, намотанные на контурной катушке 1-2, настроенной на частоту гетеродина, образуют сбалансированный мост, не позволяющий попадать сигналу гетеродина ни во входные цепи, ни в ФПЧ. Цепочка R1C2C3, общая для двух пар диодов, создает начальное смещение, пропорциональное напряжению гетеродина.

Последнее может изменяться от 0,7 до 4 В без заметного влияния на параметры смесителя. Подавление AM сигналов этим смесителем более 80 дБ, а развязка входных и гетеродинных цепей более 60 дБ.

Катушку входного и гетеродинного контуров для данных смесителей можно намотать на каркасах диаметром 5...6 мм проводом ПЭЛ или ПЭПШО 0.15 0,25. В каркасы завинчиваются подстроечные сердечники СЦП-4.

Оптимальное нагрузочное сопротивление для смесителей, работающих в радиоприемнике, составляет несколько килоом. Такого же порядка получается и входное сопротивление для ВЧ сигнала. Попытки уменьшить это сопротивление к успеху не приводят, поскольку при низком сопротивлении смесителя возрастает мощность, потребляемая от гетеродина, а это увеличивает шум смесителя.
