Схема смесителя на диодах. Балансные смесители

При конструировании приемников со смесителями на диодах следует принимать во внимание, что сигнал ПЧ получается по уровню меньше входного сигнала на величину потерь в смесителе (на 6-10 дБ). Однако смесители на диодах зачастую смогут обеспечить наименьший уровень шумов. Поэтому к выбору схемы смесителя следует походить с большой осторожностью.


Известно, что параметры радиоприемника во многом зависят от смесителя. Смеситель должен обладать высоким коэффициент передачи, малым уровнем шума (для повышения реальной чувствительности) и хорошо подавлять мешающие AM сигналы, т.е. не детектировать их (для повышения помехоустойчивости).

Этим критериям соответствуют широко известные смесители, сделанные по балансным и кольцевым схемам, которые не детектируют ни напряжение сигнала, ни напряжение гетеродина.

Рис.3

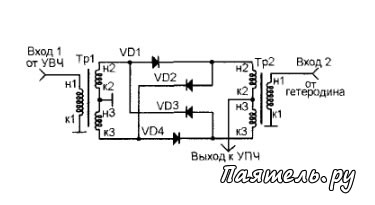

Схема смесителя на диодах. Балансные смесителиНа рис. 1 показана схема простого балансного смесителя, а на рис. 2 показана схема кольцевого смесителя. Обе схемы выполнены на диодах 8 обоих смесителях (рис. 1 и рис. 2) использованы симметрирующие трансформаторы Тр1 и Тр2. намотанные на кольцевых ферритовых сердечниках жгутом, сложенным из трех проводов, скрученных вместе. На рис. 3 показана конструкция такого трансформатора.

Концы проводов в начале жгута помечены как к1 , к2 и к3. Обмотка, состоящая из провода 1, служит для входа сигнала, конец провода 2 соединяется с началом провода 3 - это соединение является средней точкой вторичной обмотки трансформатора и либо соединяется с землей, либо от этой точки берется сигнал для подачи его на УПЧ.

Трансформатор наматывается на кольце из высокочастотного феррита. Диаметр кольца может быть 4... 10 мм, магнитная проницаемость 20...1000. При этом, чем выше частота используемого сигнала, тем меньшей должна быть магнитная проницаемость феррита. Кольца с большой магнитной проницаемости применяются для НЧ диапазонов.

Рис.2
Схема смесителя на диодах. Балансные смесителиНа ВЧ диапазонах достаточно 5... 15 витков. В большинстве случаев первичную обмотку можно настроить в резонанс, подключив параллельно ей конденсатор емкостью 40...500 пФ (подбирается при настройке). Число витков первичной обмотки зависит от сопротивления цепей, подключенных к смесителю.

Зачастую вместо первичной обмотки трансформатора используется контурная катушка последнего каскада УВЧ или гетеродина, на которую, поверх существующей обмотки, наматывается жгутик из двух скрученных вместе проводов, которые соединяются между собой также, как и вторичная обмотка трансформатора Тр1 или Тр2. Витки, намотанные жгутиком, должны располагаться возле заземленного конца контурной катушки.

Для достижения максимальной чувствительности. при настройке смесителя нужно подобрать напряжение гетеродина. Недостаточное напряжение уменьшает коэффициент передачи, а излишнее - увеличивает шум самого смесителя.

В обоих случаях чувствительность падает. Оптимальное напряжение лежит в пределах от долей вольта до 1...1,5 В (амплитудное значение).
