Схема радиосигнализатора

В некоторых случаях может быть нужно устройство, сигнализирующее об изменений какого-то состояния, на расстоянии в несколько десятков метров. В промышленной аппаратуре, а так же, зарубежными радиолюбителями, с такими целями используются специальные микросборки-модули радиопередатчика и приемника.


Значительно проще приобрести самый простой миниатюрный УКВ-ЧМ радиовещательный приемник и сделать к нему микромощный передатчик, работающий на частоте в диапазоне 87,5-108МГц.

На рисунке 1 приведена схема микромощ-ного УКВ-ЧМ передатчика с системой управления и модуляции. Особенность схемы в том, что в дежурном режиме («Стоп») передатчик включен и излучает немодулированный сигнал. Частота передачи задается параметрическим способом и может несколько изменятся как от времени (прогрев), так и от температуры, влажности окружающей среды, наличия внешних емкостей, и от других факторов. влияющих на настройку LC-контура.

Чтобы эти факторы не вызывали расстройку канала связи (развод частот передатчика и приемника) передатчик в дежурном режиме не выключен, а излучает немодулированный сигнал. Приемник, предварительно настроенный на этот сигнал, будет своей системой автоматической подстройки гетеродина компенсировать увод частоты.

В активном режиме («Пуск») сигнал передатчика модулируется по частоте прерывающимся сигналом звуковой частоты. При приеме этого сигнала из динамика приемника раздается прерывающийся тональный звук.

Функционально, схема состоит из высокочастотного генератора с усилителем мощности (передатчика) и логической схемы управления модуляцией.

Задающий генератор выполнен на VT1. Частота генерации зависит от настройки контура на катушке L1. Варикапы VD2 и VD3 входят в состав этого контура и служат для осуществления частотной модуляции. Когда нет модуляции на них поступает некоторое среднее постоянное напряжение, примерно, равное половине напряжения стабилизации стабилизатора на VD1.

При этом, излучается сигнал средней (несущей) частоты. Во время модуляции напряжение на варикапах меняется вниз и вверх относительного этой точки, соответственно изменяется и частота генерации задающего генератора.

Каскад на транзисторе VT2 усиливает сигнал по мощности и устраняет влияние емкости антенны на настройку контура задающего генератора. Нагрузка каскада -резистивная. Рабочая точка задана базовым резистором R13. Связь между каскадами емкостная - через С10.

Катушка L1 бескаркасная «пружинка» из медного луженного намоточного провода диаметром около 0,6 мм (обычный намоточный провод предварительно зачищают от лаковой изоляции и обслуживают). Индуктивность на схеме обозначена условно. Катушка состоит из десяти витков.

Внутренний диаметр намотки около 4 мм (предварительно, катушка намотана на винте М4, затем винт из нее вывинчен). Настраивая передатчик на выбранную частоту в диапазоне, индуктивность катушки изменяют растягивая или сдвигая витки. При необходимости число витков легко уменьшить, сдвинув и спаяв вместе витки, оказавшиеся ненужными.

В конечном итоге, после точной настройки катушка L1 может приобрести весьма причудливую форму. Дроссель L2 - фабричный типа ДМ-01 или любой другой высокочастотный, индуктивностью 200-500 мкГн.

Подстроечный конденсатор C5 - керамический. Тональный сигнал генерирует мультивибратор на элементах D2.1 и D2.2. Буферные каскады на элементах D2.3 и D2.4 служат для установки среднего постоянного напряжения на варикапах во время блокировки этого мультивибратора. Блокируется мультивибратор логическим нулем на выводах 6 и 9 D2.

При этом, элемент D2.4 фиксируется в положении с единицей на выходе, а единица с выхода элемента D2.2 инвертируется элементом D2.3. В результате, когда мультивибратор заблокирован R5 подтянут к нулю, a R6 - к единице. А в их общей точке будет среднее напряжение.

Когда мультивибратор работает элементы D2.3 и D2.4 функционируют параллельно, изменяя напряжение на варикапах то в одну то в другую сторону относительно средней точки.

Схема радиосигнализатораПрерывает тональные посылки инфразвуковой мультивибратор на элементах D1.3 и 01.4. Напряжение выхода элемента D1.4 управляет работой тонального генератора.

Инфразвуковым генератором управляет RS-триггер на элементах D1.1 и D1.2. Чтобы перевести сигнализатор в ждущий режим (немодулированное излучение) нужно подать логический ноль или отрицательный импульс на вход «Стоп», а для активного режима (включение модуляции) ноль (или отрицательный импульс) нужно подать на вход «Пуск».

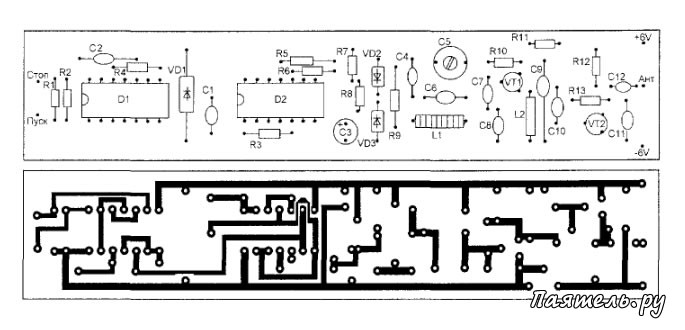

Все собрано на одной печатной плате, детали на ней расположены примерно так, как на принципиальной схеме.

Антенна - любой кусок монтажного провода, проволочный или телескопический штырь длиной не менее 50 см.

Налаживание следует начать с поиска пустого участка на УКВ диапазоне. Затем, подстройкой L1 и С5 вывести передатчик на устойчивую генерацию на этой частоте. Тон звука можно изменить подбором параметров C1-R3, а частоту прерывания - C2-R4.

При выборе приемника следует руководствоваться следующими соображениями. Приемник должен быть громкоговорящим (то есть, работающим не на головные телефоны, а на встроенный динамик или микродинамик), в противном случае вам предстоит сделать для него маленький УНЧ с динамиком на выходе.

Приемник должен быть обязательно с системой АПЧГ (автоподстройки частоты 1етеродина), причем полоса захвата АПЧГ должна быть достаточно широкой.
