Схема системы двухкомандного дистанционного радиоуправления

Схема системы двухкомандного дистанционного радиоуправления

Система радиоуправления предназначена для передачи двух команд на расстояние до 10-15 метров. Система состоит из миниатюрного радио-пульта с двумя кнопками и приемного узла, который монтируется на управляемом объекте. Для передачи используется радиоканал в УКВ-ЧМ диапазоне. Дополнив пульт небольшой выдвижной антенной можно увеличить дальность управления до 50-200 метров (в зависимости от условий приема).


В системе используется принцип частотного кодирования (каждой команде соответствует определенная частота модуляции радиосигнала). Для модуляции и демодуляции используются микросхемы тональных декодеров LM567 фирмы National Semicinductor (NS). Схема радио-пульта показана на рисунке 1. Она состоит из однокаскадного передатчика на транзисторе VT1 и генератора частот на микросхеме А1.

При помощи кнопочных выключателей S1 и S2 (без фиксации) можно включать питание радиопульта (секции S1.2 и S2.2) и задавать частоту генерации (секции S1.1 и S2.1) путем переключения емкостей С2 и С3 в частотозадающей цепи генератора микросхемы А1.

Генерируемые микросхемой А1 частоты поступают на модулятор передатчика, выполненный на диоде VD1, который здесь используется как варикап. Рабочая точка транзистора задана базовым резистором R4, частота генерации, - контуром L1-C6-C5 Контурная катушка L1 одновременно служит и передающей антенной. При необходимости увеличить дальность нужно дополнительную антенну подключить к коллектору VT1.

Питается радио-пульт от батареи из четырех дисковых элементов питания типа AG 10 (такие элементы используются в различных звучащий брелках и других китайских игрушках). Элементы включены последовательно и образуют батарею напряжением 5,8V.

Рис.2
Схема системы двухкомандного дистанционного радиоуправленияВ процессе налаживания резистор R4 подбирают так, чтобы при замкнутой катушке L1 ток коллектора VT1 было около 10 mА, а при её размыкании начиналась генерация и ток коллектора возрастает до 15-20mА.

Наилучшего режима работы передатчика (ток минимальный, мощность излучений максимальная) можно достигнуть точным подбором емкостей С6 и С5, но это довольно кропотливая работа, так как изменение этих емкостей приводит и к изменению частоты генерации. Нужно одновременно выводить генератор на нужную частоту и выбирать его оптимальную ПОС подбором этих емкостей.

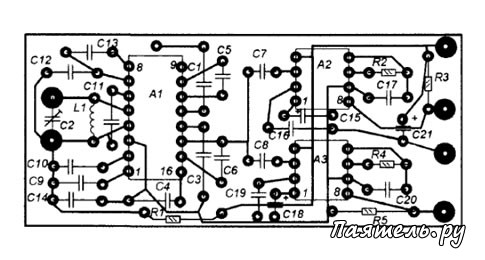

Детали радио-пульта расположены на печатной плате из односторонне фольгированного стеклотекстолита. На этой же плате, между двумя латунными (или жестяными) пружинами расположен и источник питания. Конденсатор С1 установлен горизонтально. Все детали должны быть малогабаритными.

Кнопки, к сожалению, не известной марки. Они миниатюрные с шестью выводами под печатный монтаж. Выводы расположены ближе чем у микросхем типа «DIP». В каждой кнопке по два переключателя. Эти кнопки бывают двух видов - с фиксацией и без фиксации. Нужно выбрать кнопки без фиксации. Но если имеются только кнопки с фиксацией, то нужно очень осторожно разобрать кнопку немного отогнув ушки на боках корпуса.

После этого корпус кнопки распадается на две части. Затем, нужно вынуть штифт-фиксатор и собрать кнопку. Кнопки очень маленькие и эта работа требует ювелирной тщательности.

Перед установкой на плату проверьте в каком положении кнопка замыкает именно те контакты, которые нужно (если её установить иначе, она будет работать на размыкание).
Катушка L1 не имеет каркаса, её внутренний диаметр 5 мм, число витков - 8, провод ПЭВ 0,47. Длина намотки подбирается в процессе настройки передатчика на нужную частоту Индуктивность катушки меняют изменением плотности её витков (сжатие, растяжение).

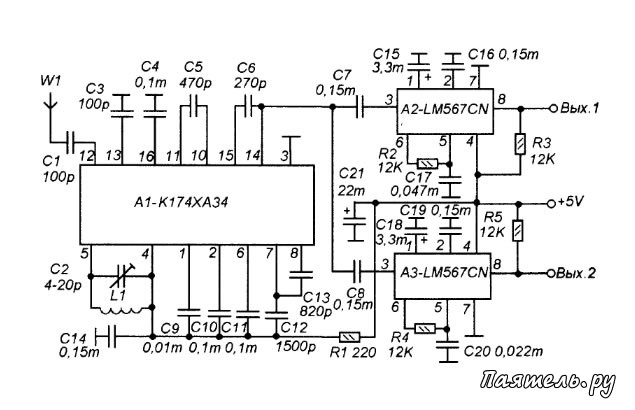

Схема системы двухкомандного дистанционного радиоуправленияПринципиальная схема приемного узла показана на рисунке 2. Здесь выбран наиболее простой способ выполнения приемного тракта, так чтобы обеспечить компактность, простоту, минимум деталей и высокую чувствительность, - тракт выполнен на микросхеме К174ХА34А, предназначенной для построения трактов карманных радиоприемников УКВ-ЧМ диапазона.

Микросхема может быть К174ХА34 или К174ХА34А, последняя предпочтительнее, так как обладает большей чувствительностью. Микросхема в 16-выводном корпусе. Если используется старый образец с 18-ю выводами, её два вывода 9 и 10 подгибают и не учитывают при монтаже

Схема включения К174ХА34 типовая, за исключением того, что нет органа настройки. Входного контура нет. Антенна W1 может быть любого типа, - это может быть отрезок монтажного провода или телескопический штырь, пружинка. Дальность приема сильно зависит от длины антенны, поэтому, если конструкция аппарата, которым нужно управлять это позволяет, антенну нужно сделать подлиннее

Катушка гетеродинного контура L1 намотана без каркаса, ее внутренний диаметр 3 мм, провод ПЭВ 0,35, число витков - 12. Контур можно подстраивать как при помощи подстроечного конденсатора С2, так и сжимая или растягивая витки катушки. Демодулированный низкочастотный сигнал с выхода предварительного усилителя микросхемы А1 поступает на два тональных декодера на микросхемах А2 и A3. При приеме соответствующей команды на выводе 8 соответствующей микросхемы А2 или A3 возникает низкий логический уровень

Настройка

В процессе налаживания нужно выбрать частоту на которой будет работать система. При помощи УКВ-приемника найдите пустое место в УКВ или FM диапазоне. Настройте на это место приемный тракт, а затем, настройте передатчик так, чтобы его сигнал уверенно принимался приемным трактом. Далее, точнее подстройте приемник.

Налаживания тональным декодерам не требуется.
