Схема индикаторных микросхем ВА681, ВА682, ВА683

Категория: Микросхемы
Схема индикаторных микросхем ВА681, ВА682, ВА683

Микросхемы ВА681, ВА682, ВА683 выпускаются фирмой ROHM, они представляют собой измерители уровня переменного или постоянного напряжения с индикацией на 12-точечной светодиодной шкале способом светящейся точки (dot) или светящегося столба (bar). Микросхемы выполнены по сходным схемам, в одинаковых корпусах (типа DIP-18) и имеют одинаковые схемы включения. Различие в характеристиках и законе индикации.


ВА681А

Характеристики:

1. Напряжение питания............... 10-14V.
2. Максимальный ток выхода........20 mA.
3. Ток покоя (Vin - 0) .... 10 mА.

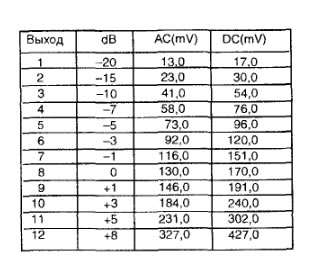

Таблица чувствительности (пороги открывания выходов BAG81):

Схема индикаторных микросхем ВА681, ВА682, ВА683

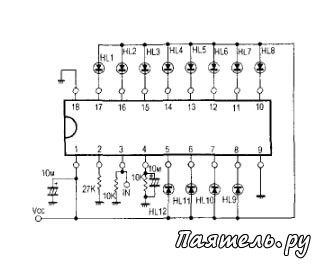

В составе микросхемы - входной усилитель - детектор и набор из 12-ти компараторов с выходными генераторами тока То, как происходит отображение, точкой или столбом, зависит от уровня на выводе 18 и от схемы включения светодиодов.

Схема индикаторных микросхем ВА681, ВА682, ВА683

ВА682А

Характеристики:

1. Напряжение питания...............10-14V.
2. Максимальный ток выхода........20mA.
3. Ток покоя (Vin = 0) .... 10 mA.

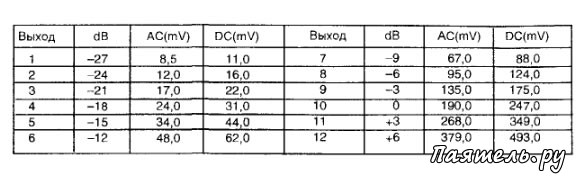

Таблица чувствительности (пороги открывания выходов ВА682):

Схема индикаторных микросхем ВА681, ВА682, ВА683

ВА683А

Характеристики:

1. Напряжение питания...............10-14V.
2. Максимальный ток выхода........20mA.
3. Ток покоя (Vin =0) .... 10 mA.


Таблица чувствительности (пороги открывания выходов ВА683):

Схема индикаторных микросхем ВА681, ВА682, ВА683
