Схема тонального декодера - микросхема LM567

Микросхема LM567 (LM567CN, LM567CH) выпускается фирмой National Semiconductor. Микросхема представляет собой селективную схему с ФАПЧ, которую можно настроить на определенную частоту в пределах от 100 Hz до 500 kHz. При поступлении на вход микросхемы сигнала частоты, на которую она настроена, на выходе микросхемы открывается транзисторный ключ (логический ноль, при наличии подтягивающего на плюс питания резистора).


Тональный декодер LM567 отличается высокой селективностью и четкой реакцией на сигнал своей частоты. Микросхема с успехом может использоваться в различных системах радиоуправления и дистанционного управления с тональным (частотным) кодированием, в различных датчиках, которые должны реагировать только на свой сигнал, а так же в качестве разделительных фильтров с детекторами в светодинамических или цветомузыкальных установках.

Микросхема LM567CN выпускается в корпусе N08E (типа DIP-8), а микросхема LM567CH в корпусе N08H (под поверхностный монтаж).

Схема тонального декодера - микросхема LM567Быстродействие зависит от величины емкости конденсатора, подключенного к выводу 1 микросхемы. Входной сигнал подают на вывод 3, питание на вывод 4. Выходной ключ с открытым коллектором выходит на вывод 8. Частота настройки зависит от параметров цепи из резистора и конденсатора, подключенных к выводам 5 и 6 микросхемы.

Её можно рассчитать по формуле F = 1/(1.1.R.C). Частоту внутреннего генератора микросхемы можно использовать, например, для генерации сигнала, который должна принять микросхема. В этом случае, так как используется один и то же генератор для генерации тонального кода и для его декодирования, обеспечивается наилучшая согласованность.

Этот вариант можно использовать в различных датчиках, например, в датчике на ИК-лучах, где импульсы с вывода 5 микросхемы можно подать на вход транзисторного ключа, на выходе которого включен ИК-светодиод, а на вход декодера (вывод 3) подать сигнал с фототранзистора, принимающего, например, отраженный от объекта ИК-сигнал.

Технические параметры:

1. Напряжение питания ... 4,75...9V. (номинальное значение.......5V).
2. Ток потребления, при сопротивлении нагрузки выв. 8, 20 kOm не более.....10mA.
3. Входное сопротивление..........15 kOm.
4. Чувствительность входа.........25mV.

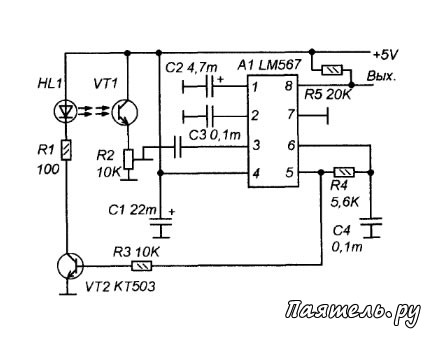

На рисунке ниже показана схема датчика на ИК-лучах, реагирующего на пересечение (при пересечении луча на выходе единица) или на отражение (при отражении на выходе ноль) HL1 - ИК-светодиод, VT1 - фототранзистор.
