Микросхемы РТ8А995 и РТ8А996 производятся фирмой Pericom Technology inc (Китай) в основном для применения в радиоуправляемых игрушках, а так же для дистанционного управления различными приборами и устройствами. Комплект предназначен для передачи двух аналоговых и двух цифровых команд. Передача команд может происходить одновременно. Аналоговые регулировки (команды) формируются цифровым способом и состоят из 32-х ступеней регулировки.

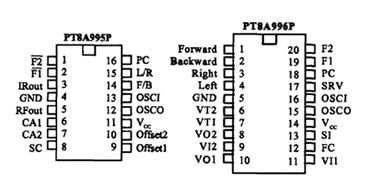

Микросхема РТ8А995Р выполнена в корпусе DIP-16, PT8A995S - в корпусе SOIC-16. Микросхема РТ8А996Р - в корпусе DIP-20, PT8A996S - в корпусе SOIC-20.

РТ8А995 - кодер С встроенным маломощным радиопередатчиком, способным работать на частотах от 20 до 60 MHz. Частота передатчика задается кварцевым резонатором, подключенным к выводам 6 и 7 микросхемы. Еще один кварцевый резонатор на 455 kHz подключается к выводам 12 и 13 и служит для стабилизации частоты тактового генератора кодера команд.

С целью повышения дальности можно использовать дополнительный усилитель мощности радиочастоты В этом случае модулирующие импульсы снимаются с вывода 8, а ВЧ напряжение на усилитель подают с вывода 7.

Микросхема РТ8А995 может работать и по инфракрасному каналу передачи Для этого на её вывод 3 выводится сигнал, состоящий из импульсов кодовой последовательности, заполненных импульсами частотой 38 kHz. Этот сигнал можно подать на схему транзисторного ключа с ИК-светодиодом на выходе (как в пультах управления теле-видео аппаратуры).

Принимать такой сигнал можно при помощи стандартного интегрального фотоприемника с частотой фильтра 38 kHz (например, SFH-506-38). В этом случае к выводам 6 и 7 микросхемы ничего не подключают.

Электрические параметры РТ8А995:

1. Напряжение питания (Vcc)..... 3.0 ... 6,4V. (номинальное значение................ 5,0V).
2. Ток потребления, при передаче, не более.......................................... 20 mА.
3. Ток покоя не более...................0,1mA.
4. Напряжение логического нуля .....0..0,3Vcc.
5. Напряжение лог. единицы.....0,7... 1 Vcc
6. Рекомендуемая частота несущей встроенного передатчика .... 27 или 49 MHz.
7. Частота тактового генератора ... 455 kHz.
8. Частота задающего генератора передатчика в диапазонах 27 или 49 MHz.
9. Частота заполнения командных импульсов на IR-выходе............................ 38 kHz.

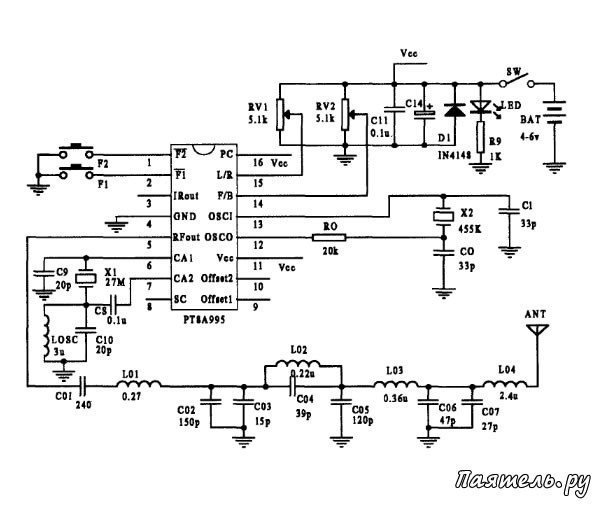

Типовая схема включения PT8A995


РТ8А996 - декодер, рассчитанный на прием сигнала от радиотракта, выполненного на транзисторе по сверхрегенеративной схеме или от супергетеродинного тракта на микросхеме. А так же, от интегрального фотоприемника

В составе микросхемы кроме цифровой схемы декодера есть два аналоговых усилителя, предназначенных для усиления до необходимого уровня сигнала, поступающего с выхода сверхрегенератора или с детектора супергетеродинного тракта. В первом случае используется оба усилителя, включенные последовательно, а во втором, - только один Коэффициенты усиления усилителей задаются RC-цепями ООС, включенными между их входом и выходом.

При работе на ИК-канале передачи данных, выход стандартного фотоприемника подключают к выводу 13 микросхемы (SI).

Тактовый генератор декодера работает с кварцевым резонатором на 455 kHz.

Электрические параметры РТ8А996:

1. Напряжение питания (Vcc)....... 3,0 ... 6,4V.
(номинальное значение................. 5,0V).
2. Ток потребления не более............... 20 mА.
3. Напряжение логического нуля .....0..0,3Vcc.
4. Напряжение лог. единицы......0,7..1 Vcc.
5. Частота тактового генератора .... 455 kHz.
6. Вх. сопр. усилителя на выв. 11 ..... 50 kOm
7. Вх. сопр. усилителя на выв. 9..........10 kOm.

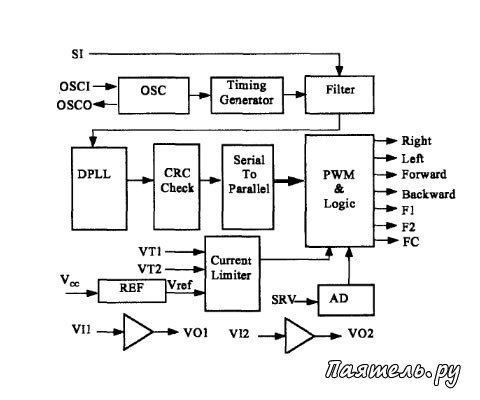

Структурная схема РТ8А996


Типовая схема приемного узла системы радиоуправления на РТ8А996
