Микросхемы для дистанционного управления KS9801, KS9802, KS9803

Микросхемы KS9801, KS9802, KS9803 (Samsung) предназначены для работы в системах дистанционного управления на ИК-лучах различной бытовой аудиотехники Комплект широко используется в несложных аудиоцентрах. Данные микросхемы могут представлять интерес для радиолюбителей, занимающихся системами дистанционного управления.

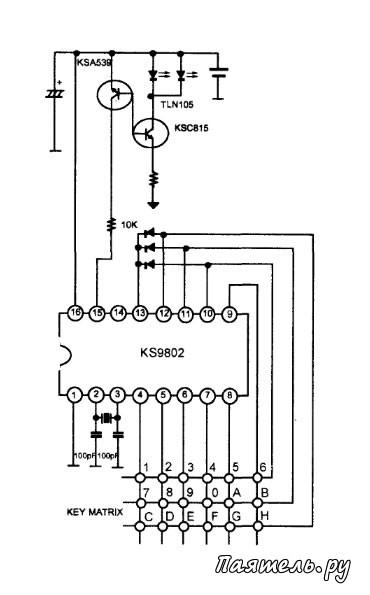

Микросхема KS9802 для передатчика (пульта) Она может передавать коды до 18-ти разных команд. Передача осуществляется по ИК-каналу. Для уменьшения помех используется метод, при котором код команды передается импульсными вспышки ИК-излучения, модулированного частотой около 38 kHz.

Данная частота зависит от частоты используемого в схеме передатчика кварцевого резонатора и определяется по формуле F = Fosc/12, где Fosc - частота кварцевого резонатора. Микросхема выполнена в корпусе DIP-16.

Технические параметры:

1. Напряжение питания (Vdd) .... 2- 5V. (номинальное значение..........3V)
2. Ток в режиме молчания......... 10mА.
3. Выходной ток(выв.14)....................5 mА.
4. Частота кварц, резонатора ... 400-500kHz.
5. Уровень лог 1 .... 0,8Vdd.
6. Уровень лог 0 .... 0-0,2Vdd.

Микросхема KS9801 предназначена для приемника системы управления с числом команд не более 10 (кнопки пульта 1,2, 3, 4, 5. 7, 8, 9, 0, А). По характеру команды разделяются на короткие «SP» (выводы 8-12 KS9801) и продолжительные «СР» (выводы 3-7 KS9801). Разница в том, что при приеме короткой команды на соответствующем выходе KS9801 возникает импульс лог. 1 продолжительностью 0,16 сек., независимо от того сколько времени кнопку пульта удерживают нажатой.

При приеме продолжительной команды единица на соответствующем выходе держится все время, пока кнопку пульта удерживают нажатой, плюс, еще 0,16 сек. после её отпускания.

Микросхемы для дистанционного управления KS9801, KS9802, KS9803ИК-излучение, переданное пультом на микросхеме KS9802 должно быть принято фотоприемником, настроенным на частоту несущей (38 kHz) и имеющим детектор выделяющий импульсный сигнал. Полярность импульсов должна быть положительной. Поэтому, при использовании стандартных фотоприемников от теле-видеотехники (например, SFH506-36) необходимо выходной сигнал инвертировать, например, при помощи транзисторного ключа и логического элемента.

Частота внутреннего тактового генератора микросхемы задается RC-цепью, подключенной к выводу 15. Для типовой тактовой частоты 38 kHz: С= 1000р, R=39kOm. Микросхема выполнена в корпусе DIP-16.

Соответствие номеров кнопок пульта выходам: №1 - СР1, №2 - СР2, №3 - СР3, №4 - СР4, №5 - СР5, №7 - SP1 №8 - SP2, №9 -SP3, №0 - SP4, №А - SP5. Остальные кнопки пульта совместно с KS9801 не используются.

Технические параметры:

1. Напряжение питания (Vdd) .... 4,5- 5,5V. (номинальное значение..........5V).
2. Ток потребления без учета тока нагрузки выходов ................1 mА.
3. Выходной ток лог. 1....................2 mА.
4. Выходной ток лог. 0...................2,5mA.
5. Входной ток не более................ 1 mA.
6. Частота внутреннего тактового генератора......................... 27-57 kHz.
(номинальное значение............. 38 kHz).
7. Уровень лог. 1 .... 0,8-1 Vdd.
8. Уровень лог. 0 ... 0-0,2Vdd.


Микросхемы для дистанционного управления KS9801, KS9802, KS9803

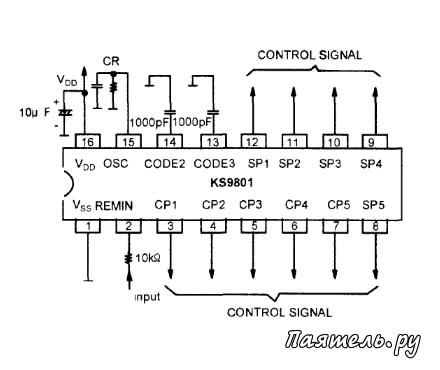

Структурная схема KS9801
Микросхемы для дистанционного управления KS9801, KS9802, KS9803

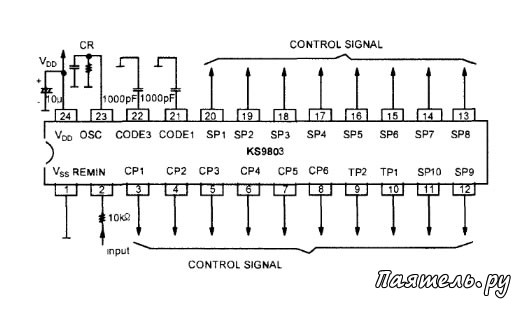

Микросхема KS9803 предназначена для приемника системы управления с числом команд до 18 (используются все кнопки пульта). По характеру команды разделяются на три вида, - короткие «SP» (выводы 11-20 KS9803). продолжительные «СР» (выводы 3-8 KS9803) и триггерные «ТР» (выводы 9-10
KS9803). Разница в том, что при приеме короткой команды на соответствующем выходе KS9803 возникает импульс лог. 1 продолжительностью 0,107 сек., независимо от того сколько времени кнопку пульта удерживают нажатой.

Микросхемы для дистанционного управления KS9801, KS9802, KS9803При приеме продолжительной команды единица на соответствующем выходе держится все время, пока кнопку пульта удерживают нажатой, плюс, еще 0,16 сек после её отпускания. А состояние триггерного выхода меняется на противоположное при каждом приеме своей команды.
