Усилитель для воспроизведения грамзаписи

Сейчас, для качественного воспроизведения грамзаписей чаще используют такие же архаичные ламповые усилители, как и сами грампластинки. Считается, что электропроигрывающее устройство с пъезокерамическим звукоснимателем лучше и проще согласуется с ламповым УЗЧ, как по сопротивлению, так и по многим другим характеристикам, а транзисторный усилитель, чтобы обеспечить аналогичное звучание должен быть слишком сложным. До недавнего времени у меня не возникало сомнения в справедпивости этого суждения (многократно проверено на собственном опыте).


В статье рассмотрены схемы простых УМЗЧ выходные каскады которых построены по схеме с динамической нагрузкой на двух транзисторах одинаковой структуры.

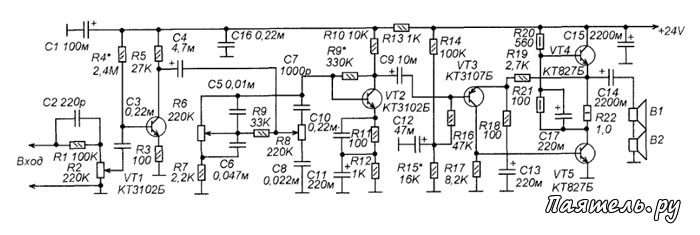

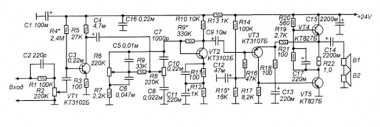

Утверждение автора о схожести звучания данных усилителей со звучанием ламповых УМЗЧ побудили меня проверить это на опыте. Усилитель, схема которого показана на рисунке состоит из предварительного усилителя на транзисторах VT1 и VT2, вход которого согласован с выходом пьезокерамического звукоснимателя, и усилителя мощности с динамической нагрузкой на транзисторах VT3-VT5.

Сначала усилитель был сделан на макете. Испытания проводились с электропроигрывающим устройством с пьезокерамической головкой ГЗК-661 при питании напряжением 24V от стабилизированного лабораторного источника питания. Нагружен был усилитель на акустическую систему открытого типа в которой два динамика 4ГД-35 включенных последовательно. Испытания полностью подтвердили утверждение о схожести качество звучания с ламповым усилителем.

Кроме того, обнаружилось, что усилитель мощности, выполненный по такой схеме можно питать только от стабилизированного источника. Любое, даже небольшое отклонение напряжения питания от того значения, при котором были установлены режимы по постоянному току, приводит к значительному изменению этих режимов (напряжение на эмиттере VT4 резко уходит от значения, равного половине напряжения питания).

Схема предусилителя существенных особенностей не имеет. На транзисторе VT1 выполнен каскад усиления с большим входным сопротивлением. Переменный резистор R2 служит для регулировки громкости. Далее следует пассивный мостовой регулятор тембра по низким и высоким частотам. На транзисторе VT2 выполнен каскад предварительного усиления, компенсирующий потери в регуляторе тембра.

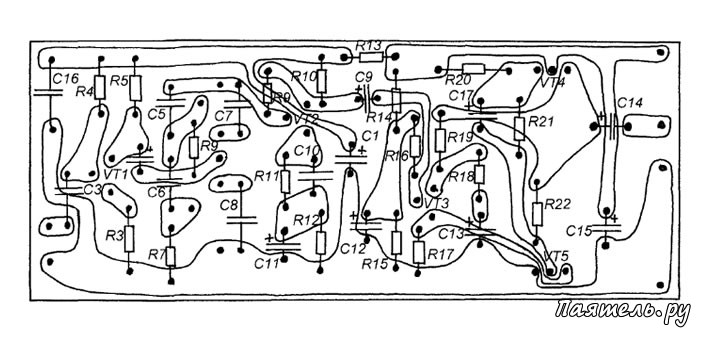

Усилитель обеспечивает выходную мощность до 5W при работе на нагрузку сопротивлением 8 Оm. Чувствительность (по входу предварительного усилителя) около 160 mV. Входное сопротивление не менее 300 kOm, Частотный диапазон от 40 Hz до 40 kHz. КНИ не более 1,5%. Детали усилителя размещены на одной печатной плате, схема которой здесь приводится. Транзисторы VT4 и VT5 должны быть установлены на радиаторы площадью не менее 300 см2.

Все конденсаторы должны быть рассчитаны на напряжение не ниже 25V. Транзисторы КТ827 выполненные в пластмассовых корпусах устанавливают на печатную плату, а радиаторы располагают параллельно длинным сторонам платы. Если используются КТ827 в металлических корпусах, их устанавливают на радиаторы, а с платой соединяют кратчайшими проводниками.

Налаживание начинают с усилителя мощности. Подбором сопротивления резистора R15 устанавливают режим, при котором постоянное напряжение на эмиттере VT4 (в отсутствие входного сигнала) равно половине напряжения питания. Затем устанавливают режим каскада на VT2. Подбором R9 добиваются установки напряжения на его коллекторе около 8V. Последний этап, - установка напряжения 3V на коллекторе VT1 подбором сопротивления R4.
