Микросхема KA22429D FM-приемник

Микросхема KA22429D FM-приемник

Микросхема KA22429D выпускается фирмой Samsung. По своему функциональному назначению и типовой схеме включения она аналогична более известной у нас микросхеме. К174ХА34. но отличается от неё миниатюрным исполнением и более низким напряжением питания, а так же, незначительно, некоторыми другими параметрами, в частности, чувствительностью и выходным напряжение ЗЧ.

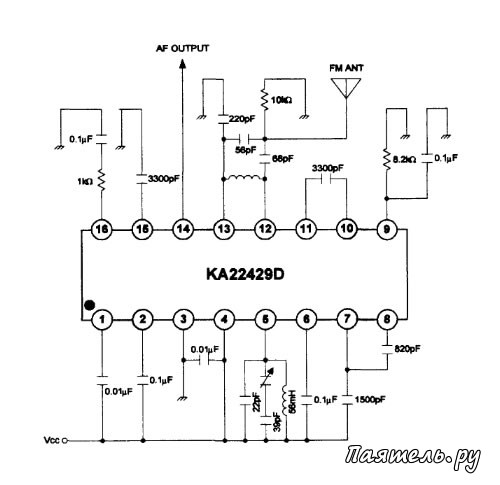

Микросхема KA22429D FM-приемник

Технические параметры:

1. Питающее напряжение...............1,8 - 6V
Номинальное значение...................3V.
2. Ток потребления не более.............6,3mA.
3. Чувствительность при отношении сигнал / шум 3 dB не хуже.........................6 uV.
4. Чувствительность при отношении сигнал / шум 26 d В не хуже........................8 uV
5. Чувствительность при отношении сигнал / шум 46 d В не хуже......................24 uV
6. Коэффициент нелинейных искажений при девиации + 22,5 kHz не более ... 0,7%.
7. Коэффициент нелинейных искажений при девиации ± 75 kHz не более . 2,3%.
8. Подавление амплитудной модуляции при частоте AM 1 kHz, глубине 80%.....50 dB.
9. Номинальное напряжение сигнала гетеродина ..................0.25 V.
10. Диапазон автоматической подстройки частоты гетеродина................ 160 kHz.
11. Выходное напряжение ЗЧ ........ 90 mV.


Микросхема KA22429D FM-приемникKA22429D предназначена для выполнения тракта карманного радиовещательного приемника FM или УКВ диапазона. Микросхема содержит усилитель РЧ, преобразователь частоты, гетеродин, усилитель промежуточной частоты и детектор, а так же предварительный УРЧ.

Микросхема работает с низкой промежуточной частотой - 76 kHz. Селекция по промежуточной частоте производится внутренним ФПЧ, представляющим собой активный фильтр на операционных усилителях и RC-цепях.

В составе микросхемы есть система бесшумной настройки (с генератором шума, служащим для индикации работы приемника) и система АПЧГ. Микросхема выполнена в корпусе 16-SOP-225 с выводами под поверхностный монтаж.

Напряжение на выводе 9 можно использовать для индикатора точной настройки или для управления стереодекодером.
