| Схема дистаниционного управления автоответчиком
|
| |
С помощью схемы, показанной на рисунке 1 автоответчиком можно управлять дистанционно (ДУ), с любого из параллельных телефонов. Чтобы включить запись разговора достаточно, на телефонном аппарате, не прекращая разговора, включить тональный режим набора и нажать любую из цифровых кнопок. Контакты реле К1. подключенные параллельно кнопке "REC" автоответчика (или диктофона) замкнутся и включат запись разговора. |
 Подробнее... |
| Схема таймера управления устройством
|
| |

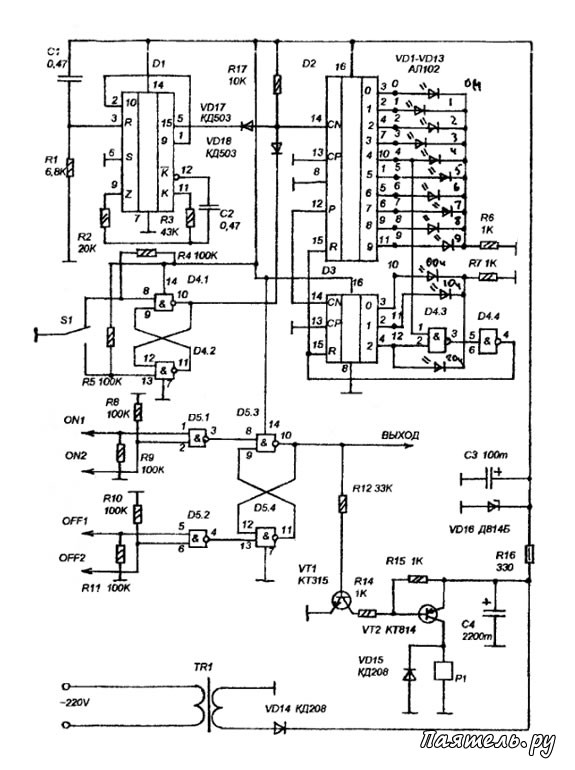

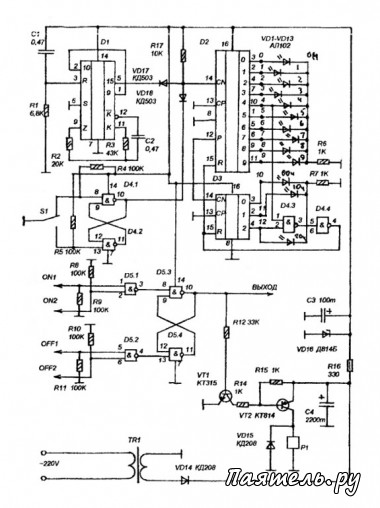

Таймер, принципиальная схема которого показана на рисунке 1, предназначен для управления одним устройством в течении суток. Основное назначение -работа в составе квартирной или гаражной сигнализации. Принцип работы такой. Таймер имеет счетчик и генератор, генератор вырабатывает импульсы с периодом в один час, а счетчик считает до 24-х по кругу. |
| Подробнее... |
| Схема управления освещением по двум проводам
|
| |
На рисунке 1 показана схема для люстры. Схема устанавливается непосредственно в коробке черенке люстры. Питание и управление на неё поступает по двум проводам от стандартного выключателя. После первого включения выключателем S1 загорается только лампа Н1. Чтобы включать пампы Н2, Н3, Н4 нужно кратковременно выключать и включать S1. После первого включения-выключения S1 зажигается Н4, после второго - Н4 гаснет, но включается Н3, после третьего - горят обе Н4 и H3, после четвертого они гаснут, но включается Н2, после пятого - горят Н2 и Н4, после шестого - Н2 и Н3, после седьмого - все горят. |
| Подробнее... |
| Схема управляемого таймера нагрузкой
|
| |

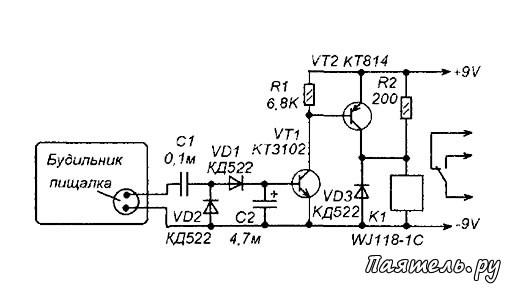

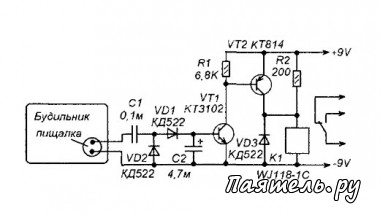

Если будильник дополнить несложной схемкой на реле и двух транзисторах, он превратится в полноценный таймер, - сможет в заданное время включать или выключать какую-то нагрузку. Схемка показана на рисунке. Будильник на ней условно обозначен прямоугольником со скругленными углами. Кружок с двумя точками на нем, - это звукоизлучатель будильника (пищалка). |
| Подробнее... |
|
