| Схема поворотного таймера
|
| |

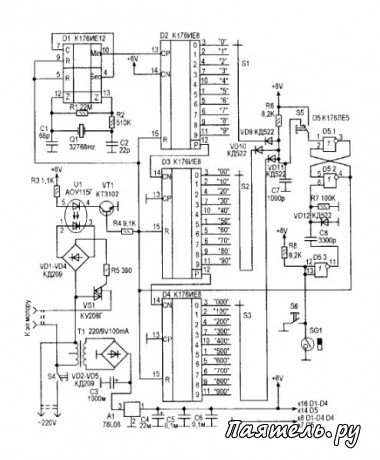

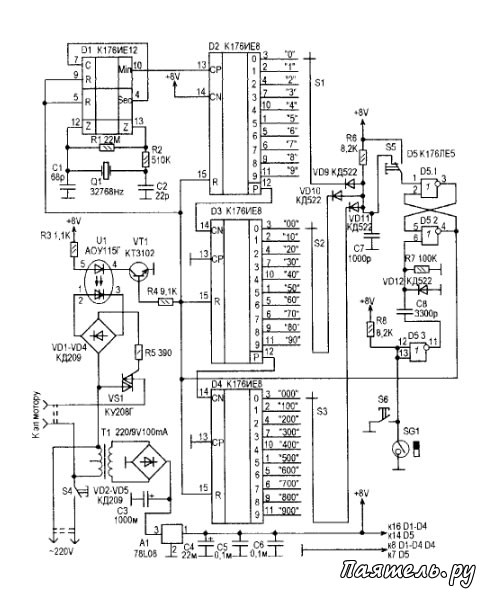

Электродвигатель с соответствующим редуктором и механизмом, а управлять им можно с помощью ниже приводимой схемы таймерного устройства. Схема, периодически, с интервалом, который можно установить от одной до 999 минут, включает двигатель, поворачивающий лотки на определенный угол. Этот угол задается датчиком, состоящим из стационарно закрепленного геркона и постоянных магнитов, расположенных на специальных кронштейнах, укрепленных на лотках. |
 Подробнее... |
| Схема датчика заполнения емкости
|
| |
Главное отличие этого датчика от большинства подобных в том, что он определяет состояние заполнения резервуара по положению поплавка, но, при этом, данный подлавок находится в свободном плавании в воде и не имеет никаких механических креплений или электрических соединений как с деталями конструкции, так и с электрической схемой. Механическая схема датчика показана на рисунке 1. |
| Подробнее... |
| Схема инфракрасных датчиков включения освещения - Микросхема PT8A261/262
|
| |

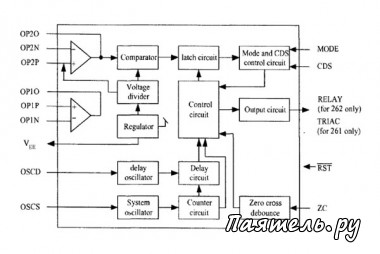

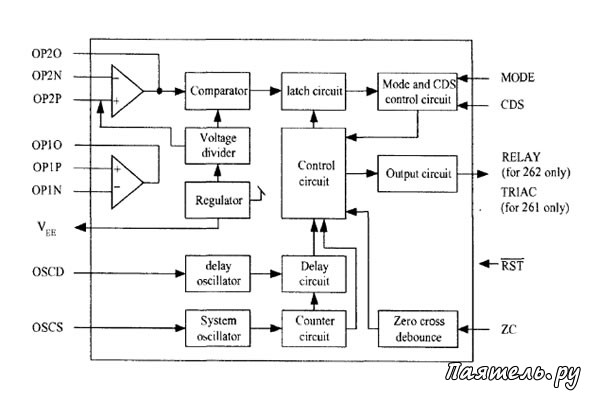

Микросхемы производятся фирмой Pericom Technology inc. для применения в инфракрасных датчиках управления освещением. РТ8А261 предназначена для работы с симисторным выходным каскадом, а РТ8А262 - с релейным. Микросхемы представляют собой логические схемы с компараторами для обработки сигналов от датчиков. |
| Подробнее... |
| Схема кодового замка на RS-триггере
|
| |
У меня этот кодовый замок служит узлом управления домашней сигнализации. Снаружи располагается панель с кнопками без фиксации S1 - S10 (они пронумерованы от «0» до «9»). Внутри располагаются кнопочные переключатели с фиксацией S11 - S20 (пронумерованы так же как кнопки). Чтобы задать код нужно в блоке внутри помещения нажать несколько (три-четыре) переключателей из числа S11 - S20, по номерам соответственно задаваемому коду. |
| Подробнее... |
|
