Схема таймера управления устройством

Категория: Таймеры
Схема таймера управления устройством

Таймер, принципиальная схема которого показана на рисунке 1, предназначен для управления одним устройством в течении суток. Основное назначение -работа в составе квартирной или гаражной сигнализации. Принцип работы такой. Таймер имеет счетчик и генератор, генератор вырабатывает импульсы с периодом в один час, а счетчик считает до 24-х по кругу.


Установкой перемычек между выходами счетчика и входами исполнительного устройства можно задать любой отрезок времени в течении суток с дискретностью в один час, в течении которого нагрузка будет включена. В данном случае, таймер во время отсутствия владельца управляет освещением в квартире, включая вечером свет на несколько часов, например с 18 до 22 часов, и так повторяется каждый день.

В гаражном варианте устройство включает сигнализацию на ночь, например в 20 часов сигнализация включена, а в 8 часов выключена. В принципе, таймеру можно найти любое применение, например управлять уличным освещением, или освещением в подъезде жилого дома, а если дополнить его несколькими исполнительными устройствами, можно задавать несколько временных интервалов в сутки, например для автоматического кормления аквариумных рыб или полива растений.

Генератор сделан на микросхеме D1 - К176ИЕ5, которая предназначена для работы в составе электронных часов. В типовом включении микросхема вырабатывает импульсы частотой 32768 гц и делит их до получения секундных периодов. В данном случае используется, неоднократно описанная в радиолюбительской литературе схема, в которой мультивибратор микросхемы вырабатывает импульсы с большим периодом, в данном случае в 0,2 сек. Затем счетчиком микросхемы частота этих импульсов делится до получения периодов длительностью в один час.

Счетчик часов сделан на двух микросхемах К176ИЕ8. Эти микросхемы считают до десяти и имеют на выходе десятичный дешифратор. Микросхемы включены последовательно, причем и общий счет при помощи элементов D4.3, D4.4 ограничен до 24-х.

На используемых выходах микросхем-счетчиков включены светодиоды, которые нужны для исходной установки времени начала отсчета. Напротив каждого светодиода на крышке таймера установлена клемма и подписан номер, соответственно номеру выхода микросхемы. Например, если горит светодиод, подключенный к 0-му выходу D2 и светодиод подключенный к тому выходу D3. надо понимать, что на таймере установлено 10 часов.

Установка таймера в исходное положение выполняется кнопкой S1. При каждом нажатии показания светодиодов изменяются на час. Триггер на D4.1 D4.2 служит для подавления дребезга контактов кнопки.

Исполнительное устройство выполнено на микросхеме D5. Как уже отмечалось исполнительных устройств может быть несколько по числу нагрузок и временных интервалов. В основе - триггер на элементах D5.3 D5.4. Предположим нам нужно, что-бы таймер включил освещение в 20 часов, тогда входы элемента D5.1 соединяем с второй клеммой микросхемы D3 и нулевой клеммой D2.

Как только таймер установится в положение "20 часов" ключ на транзисторах VT1 VT2 откроется и электромагнитное реле Р1 включит освещение. Если освещение нужно выключить, например в 22 часа, то входы элемента D5.2 соединяем со вторыми клеммами микросхем. Теперь как только таймер установится в положение "22 часа" освещение выключится. Так будет повторяться каждые сутки - в 20 часов свет включен, в 22 - погашен.

Если требуется несколько временных интервалов сделайте дополнительные исполнительные устройства, повторив нужное число раз схему включения микросхемы D5 и транзисторного ключа с электромагнитным реле.

Работают с таймером так

После включения питания триггер исполнительного устройства может установиться в любое положение, по-этому для его установки в "выключено" оба провода "OFF1" и "OFF2" одновременно кратковременно соедините с плюсом питания (для этого выведите дополнительную клемму).

Затем установите таймер соответственно текущему времени (по часам) при помощи кнопки S1. При этом нужно учитывать, что светодиоды на выходе D2 показывают единицы часов, а на выходе D3 - десятки. Установка времени включения производится подключением проводов "ON1" и "ON2" к соответствующим клеммам.

Установка времени выключения - подключением проводов "OFF1" и "OFF2". Если несколько исполнительных устройств, их провода подсоединяете таким-же образом. К одной клемме можно подсоединять по несколько проводов, от разных устройств, или если цифры включения и выключения совпадают.

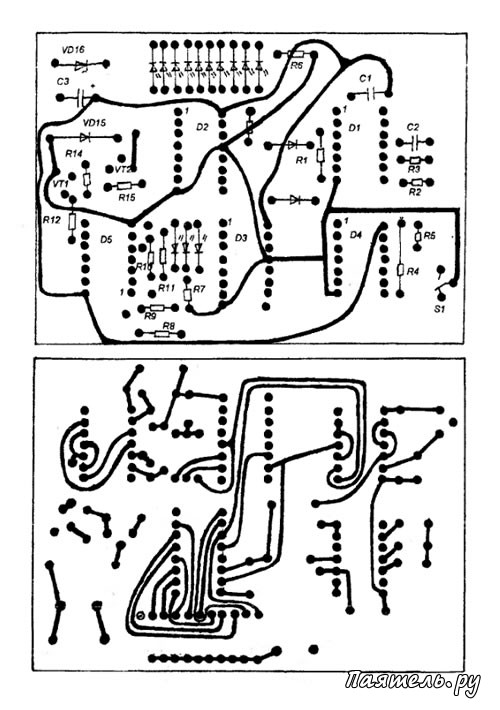

Схема таймера управления устройствомУстройство питается от сети переменного тока через трансформатор TR1. Взят готовый трансформатор на 12 вт, дающий переменное напряжение на вторичной обмотке - 17 В. Подойдет от 12-ти до 20-ти. Выпрямитель однополупериодный на VD14.

Электромагнитное реле используется автомобильное - управляющее -туковым сигналом, но можно и любое другое с нормально разомкнутыми контактами. Автомобильные реле удобны тем, что способны коммутировать большой ток и напряжение, при этом имеют высокую механическую прочность. К тому-же их купить проще (в любом отделе автозапчастей) чем тиристоры или обычные реле.

Микросхемы питаются от параметрического стабилизатора на VD16, но желательно предусмотреть резервное питание на случай отключения электроэнергии.
