Схема управляемого таймера нагрузкой

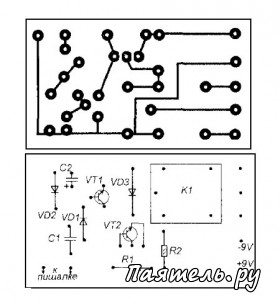

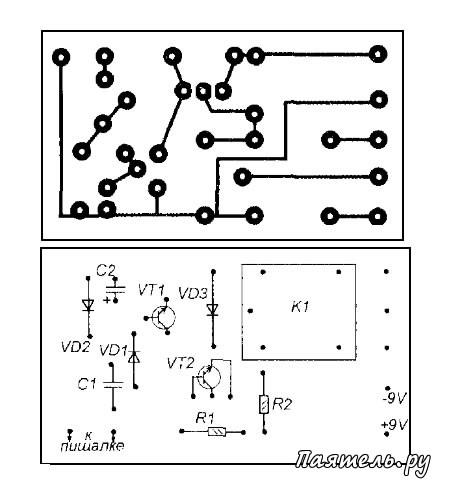

Если будильник дополнить несложной схемкой на реле и двух транзисторах, он превратится в полноценный таймер, - сможет в заданное время включать или выключать какую-то нагрузку. Схемка показана на рисунке. Будильник на ней условно обозначен прямоугольником со скругленными углами. Кружок с двумя точками на нем, - это звукоизлучатель будильника (пищалка).


Включается или выключается нагрузка с помощью реле К1. У него переключающие контакты, поэтому будет нагрузка по сигналу будильника включаться или выключаться зависит от того замыкающие или размыкающие контакты вы включите в разрыв её питания.

Любое электромагнитное реле характеризуется током срабатывания и током удержания контактов. Ток срабатывания, это ток, при протекании которого через обмотку реле, создаваемое магнитное поле такое, что контакты переключаются.

А ток удержания меньше тока срабатывания, это ток, которого достаточно чтобы после срабатывания реле его контакты удерживались в переключенном состоянии. Но, для самого переключения контактов тока удержания не достаточно.

На обмотку реле К1 ток удержания постоянно поступает через резистор R2, а вот ток срабатывания подается через транзистор VT2.

И так, сразу после включения питания на реле через R2 поступает ток удержания. Так как этого тока недостаточно для срабатывания, контакты реле остаются неподвижными.

Схема управляемого таймера нагрузкойПосле того как будильник начинает пищать, переменное напряжение с его пищалки поступает на выпрямитель на диодах VD1 и VD2 и на конденсаторе С2 появляется напряжение, достаточное для открывания транзистора VT1.

Вслед за VT1 открывается VT2 и через него на реле поступает ток в обход резистора R2 (ток срабатывания). Реле переключается.

После того как будильник отзвонился напряжение на С2 падает и транзисторы VT1 и VT2 закрываются, Но контакты реле остаются в включенном состоянии, так как через обмотку протекает ток удержания (через резистор R2). Теперь, чтобы выключить реле нужно отключить источник питания (9V).

Сопротивление R2 выбрано для реле WJ118-1C с обмоткой 14VDC. Если реле будет другим нужно соответственно подобрать сопротивление R2. Подключите обмотку реле к источнику питания через переменный резистор сопротивлением 500-1000 Оm.

Сначала поверните резистор в положение минимального сопротивления. Реле сработает. А потом, медленно увеличивайте сопротивление пока реле не выключится.

Заметьте это положение резистора. А затем, поворачивайте ручку резистора в обратную сторону (в сторону уменьшения сопротивления) до тех пор пока реле не включится. Заметьте и это, положение, а потом выберите среднее между двумя «заметками». Это и будет величина сопротивления R2 для данного реле.
