Схема дистаниционного управления автоответчиком

С помощью схемы, показанной на рисунке 1 автоответчиком можно управлять дистанционно (ДУ), с любого из параллельных телефонов. Чтобы включить запись разговора достаточно, на телефонном аппарате, не прекращая разговора, включить тональный режим набора и нажать любую из цифровых кнопок. Контакты реле К1. подключенные параллельно кнопке "REC" автоответчика (или диктофона) замкнутся и включат запись разговора.


В схеме используется декодер двухтонального кода, собранный на микросхеме А1 по типовой схеме. Кодовые выходы микросхемы не используются, - работает только вывод 15, на котором у микросхемы КР1008ВЖ18 появляется единица во время приема любого двухтонального кода.

Именно поэтому, чтобы включить запись достаточно нажать любую цифровую кнопку телефонного аппарата, на режиме тонального набора. Какую именно, - значения не имеет. Единица будет на выводе 15 удерживаться столько времени, сколько вы держите эту кнопку нажатой. Для включения записи достаточно подержать кнопку около одной секунды.

Схема дистаниционного управления автоответчиком

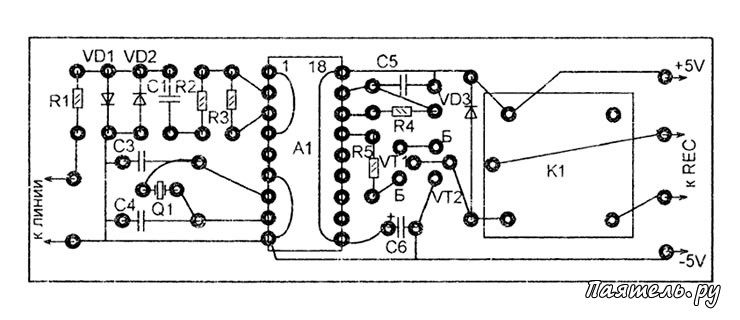

Все детали расположены на одной печатной плате. На монтажной схеме (рис.2) плата показана со стороны деталей. Питается схема от стабилизированного источника постоянного напряжения 5V.

Если для записи будет использован обычный аналоговый кассетный магнитофон. R5 нужно подключить к выв. 12 А1, а контакты К1 включить в разрыв питания магнитофона. Теперь, чтобы начать запись нужно на телефонном аппарате в тональном режиме нажать кнопку "2", а чтобы ее закончить, - кнопку "1".
