| Схема простого логического пробника
|
| |
Этим пробником можно определять логические уровни, высокоомное состояние и наличие импульсных последовательностей в схемах на ТТЛ и КМОП микросхемах с питанием от 5 до 15V. Индикация на двух светодиодах, - HL1 горит когда высокий логический уровень, HL2 индицирует низкий логический уровень. Если оба светодиода горят или мерцают, - в цепи импульсная последовательность. При высокоомном состоянии оба светодиода не горят. |
 Подробнее... |
| Схема простого цифрового частотомера
|
| |
| Частотомер собран на МОП-элементной базе, питается от двуполярного лабораторного источника и рассчитан на работу в радиолюбительской лаборатории. Прибор сделан по традиционной схеме: входной сигнал преобразуется в импульсы и поступает на вход счетчика, счетчиком и входом управляет узел управления, который устанавливает время счета 1 сек. и время индикации 2 сек., а также производит обнуление счетчика после каждого цикла и управляет индикацией. |
| Подробнее... |
| Схема радиотракта для передачи данных
|
| |
Для односторонней передачи импульсно-кодовой последовательности на расстояния не более 300 метров удобно пользоваться готовыми и налаженными модулями передатчика и приемника, выполненными в виде микросборок, производимыми различными зарубежными фирмами в готовом виде. Но, к сожалению, такая элементная база в настоящее время доступна далеко не всем радиолюбителям. |
| Подробнее... |
| Схема импульсного стабилизатора LM2577-ADJ
|
| |

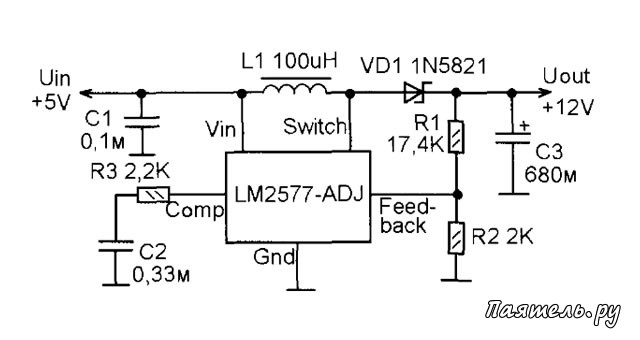

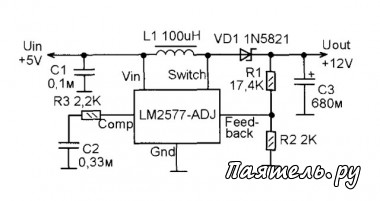

Микросхема предназначена для схем DC/DC преобразователей и источников питания. Типовая схема включения для получения выходного напряжения 12V (ток до 0,8А) из входного 5V показана на рисунке. Для регулировки выходного напряжения служит вывод Feedback. Выходное напряжение определяется по формуле: Uout - 1,23*(1 + R1/R2). Ток может быть до 3А, входное напряжение от 3,5V до 40V. напряжение на выходном ключе (Switch) может быть до 65V. |
