Схема импульсного стабилизатора LM2577-ADJ

Схема импульсного стабилизатора LM2577-ADJ

Микросхема предназначена для схем DC/DC преобразователей и источников питания. Типовая схема включения для получения выходного напряжения 12V (ток до 0,8А) из входного 5V показана на рисунке. Для регулировки выходного напряжения служит вывод Feedback. Выходное напряжение определяется по формуле: Uout - 1,23*(1 + R1/R2). Ток может быть до 3А, входное напряжение от 3,5V до 40V. напряжение на выходном ключе (Switch) может быть до 65V.


Микросхемы LM2577-12 и LM2577-15 - не регулируемые, с выходным напряжением 12V и 15V, соответственно, вывод Feedback у них подключается к Uout.

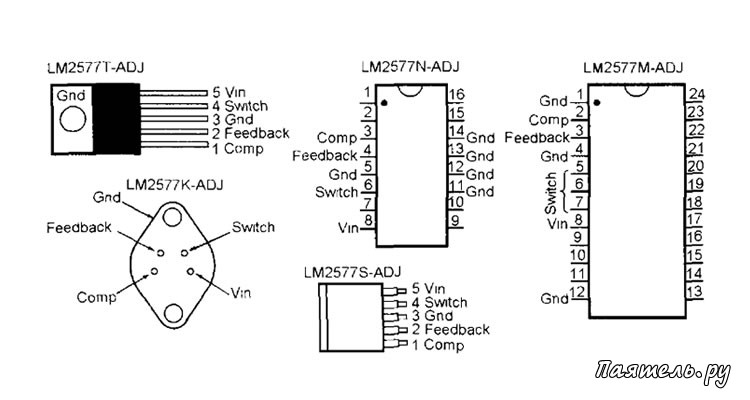

LM2577 выпускаются в нескольких исполнениях, в корпусах с 5-ю, 4-мя, 16-ю и 24-мя выводами (лишние выводы никуда не подключены).
