| Дистанционное управление устройствами
|
| |
Вкратце работу системы дистанционного управления телевизора можно описать так: когда вы нажимаете на кнопку пульта, инфракрасный светодиод излучает невидимые человеку инфракрасные (ИК) вспышки света, а фотоприемник эти вспышки видит, и на его выходе будут импульсы напряжения, которые и служат командами управления. Приспособить пульт для управления чем-то еще кроме телевизора, можно, если купить в магазине фотоприемник, например, SFH506 и на его выходе включить транзисторный ключ и реле (рис. 2). |
 Подробнее... |

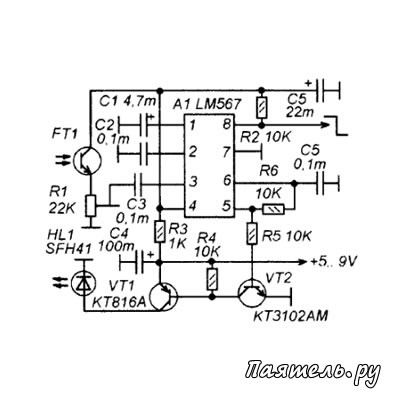

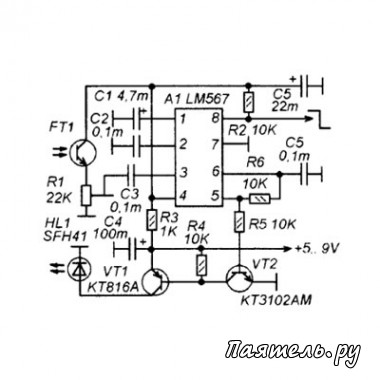

| Схема инфракрасного датчика
|
| |
Инфракрасные датчики применяются во многих охранных устройствах, в автоматике. Их преимущества по сравнению с оптическими реагирующими на видимый свет и емкостными очевидны. Инфракрасные лучи невидимы, они ни кому и ничему не мешают, а в случае с охранной системой, обеспечивают необходимую скрытность размещения датчика. Важный фактор и высокая стабильность, почти независящая от состояния окружающей среды (ИК-излучение хорошо проходит и через воду). |
| Подробнее... |
| Схема электронной игрушки на ИК
|
| |
Описываемая здесь игрушка ведет себя так, - увидев какой-то объект, она стремится его преследовать по мере своих сил. Вы можете приблизить к ней ладонь сантиметров на 20 и игрушка устремится к ней. Отводите ладонь в сторону, и игрушка поворачивает туда же. Такое интересное поведение реализовано на основе простой схемы из одного ИК-излучателя и двух фотоприемниках, на выходах которых включены транзисторные ключи, управляющие двигателями левого и правого колеса. |
| Подробнее... |
| Схема фотореле для уличного освещения
|
| |
Это устройство предназначено для включения осветительной лампы, если в определенном месте находится человек или какой-то предмет, перекрывающий инфракрасный луч, идущий от ИК-светодиода на интегральный фотоприемник. Схема показана на рисунке. D1 генерирует импульсы частотой 36 кГц, которые через ключ VT1 поступают на ИК-светодиод НL1. |
| Подробнее... |
|
