Схема видеонаблюдения с записью на диск

Принципиальная схема системы видеонаблюдения, сделанной применительно к DVD-рекордеру, показана на рисунке 1. Алгоритм работы примерно такой. На вашем автомобиле должна быть установлена сигнализация с обратной связью. Когда произойдет срабатывание сигнализации, брелок издает тревожные звуковые сигналы. Если этот брелок будет предварительно положен не в карман, а на акустически чувствительную поверхность корпуса устройства, то сработает схема и подаст питание на видеокамеру, которая смотрит через окно квартиры на ваш автомобиль.


Выход видеокамеры подключен к аналоговому видеовходу DVD-рекордера, находящегося в режиме записи. Пока камера была выключена, он был в «паузе». С поступлением видеосигнала начинается (или продолжается) запись. Запись будет длиться столько времени, сколько будет «чирикать» брелок, плюс еще 4-5 минут. Этого должно с лихвой хватить, чтобы запечатлеть «вещественные доказательства».

Рассмотрим схему. Таймерное устройство выполнено на одной микросхеме К561ИЕ20А. Это 12-разрядный двоичный счетчик с полным комплектом разрядов. Аналог - CD4040. Генератором тактовых импульсов служит одноцветный мигающий светодиод HL1.

На схеме он обозначен так, чтобы был ясен принцип его работы, который очень похож на работу мигающей лампы накаливания, хотя встроенный генератор с ключом мигающего светодиода, не имеет ничего общего с биметаллическим термо-прерывателем мигающей лампы.

Важно то, что когда мигающий светодиод гаснет ток через него резко падает, а в момент зажигания резко увеличивается. Соответственно, и скачет напряжение на токоограничительном резисторе R2. Цепь R3-С2 подавляет короткие импульсные помехи, возникающие в момент загорания HL1.

В данной схеме используется красный мигающий светодиод неизвестной марки. Напряжение падения на нем (когда горит) около 2V, а частота мигания около 2 Гц. Импульсы такой частоты поступают на счетный вход счетчика D1.

Допустим, в исходный момент счетчик D1 был в состоянии «512». То есть, - единица на его выводе 14. Диод VD1 открыт, и он шунтирует вход «С» счетчика D1. Благодаря резистору R4 на выводе 10 D1 устанавливается напряжение логической единицы, а импульсы от мигающего светодиода не проходят. Ключ на транзисторах VT2 и VT3 закрыт, поэтому питание на камеру VC1 не поступает.

Акустический датчик сделан из пьезоэлектрической пищалки ЗП-22 (В1). Здесь она работает микрофоном, вернее, датчиком акустической вибрации, так как колебания на неё поступают в основном по корпусу, а не по воздуху. В1 прикреплен изнутри к верхней части корпуса устройства, которая служит столиком для брелка. Когда брелок издает тревожные сигналы В1 вырабатывает переменное напряжения хаотической формы, которое усиливается каскадом на VT1 до размаха логического уровня.

И так, сигнализация сработала, брелок оповещает об этом, через С4 на вход «R» D1 поступают хаотические импульсы, которые устанавливают счетчик в нулевое состояние. На выводе 14 D1 - ноль, ключ VT2-VT3 открывается и включает видеокамеру.

Время, в течение которого камера будет включена зависит от того, сколько времени будет звучать оповещение брелока. После того как брелок замолчит счетчик D1 сможет считать импульсы, поступающие на него от HL1. Примерно через 4-5 минут его счет достигнет числа 512 и на выводе 14 D1 снова установится единица. Ключ VT2-VT3 закроется и выключит камеру, а диод VD1 заблокирует вход счетчика.

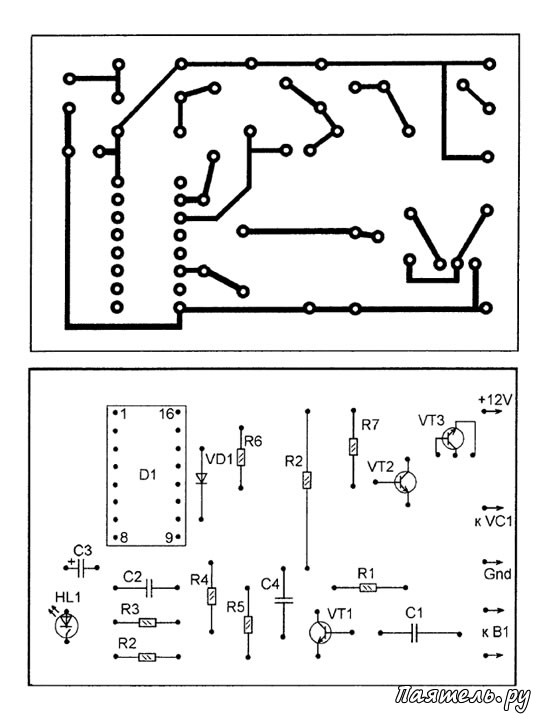

Схема видеонаблюдения с записью на дискТакое состояние продлится до следующего поступления тревожного сигнала от сигнализации. Устройство питается от стабильного источника напряжения 12V с максимальным током не ниже 0,5А. Схема собрана на одной печатной плате из односторонне фольгированного стеклотекстолита. Монтажная схема и схема печатных дорожек показаны на рисунке 2.

HL1 - мигающий одноцветный светодиод, с падением напряжения в светящемся состоянии не более 3V. Акустический датчик В1 можно сделать из любого пассивного пьезоэлектрического звукоизлучателя или из пьезоголовки звукоснимателя от старого электрофона. Добиваться большой чувствительности не нужно, - брелок сигнализации звучит громко. А если чувствительность будет слишком высокой, датчик будет реагировать на шумы в помещении, не имеющие отношения к сигнализации.

Корпус - пластмассовый готовый (для радиотехнических поделок). В1 закреплен в нем с помощью проволоки, вплавленной в верхнюю панель корпуса. В полученную петлю вставлен В1, так чтобы был плотно прижат к корпусу. Брелок кладут на то место корпуса, под которым расположен датчик.

Видеокамера, - любая аналоговая черно-белая камера наблюдения (для видеоглазков), с напряжением питания 12V, можно без канала звука. Камеру можно с помощью её собственного кронштейна укрепить на оконной раме, и навести на то место, где вы обычно ставите машину. Желательно, под работающим уличным фонарем.
