Радиоуправление для игрушек

Радиоуправление для игрушек

В основе схемы радиоуправления, однокаскадный передатчик на транзисторе VT1, представляющий собой генератор на УКВ ЧМ диапазон с проволочной антенной на выходе. Модуляция, также как и в прошлой схеме, осуществляется при помощи диода с ярко выраженной зависимостью своей внутренней емкости от приложенного к нему обратного напряжения - VD1 - используется стабилитрон с напряжением стабилизации больше напряжения питания передатчика, но безусловно лучше использовать специальный диод - варикап, например КВ102, KB 104, КВ109.


Для передачи команд используется частотное кодирование, это значит, что каждой из трех команд соответствует определенная частота модуляции. На логической микросхеме D1 сделан генератор этих трех различных частот. Частота его генерации зависит от величины сопротивления, включенного между входом и выходом его первого элемента D1.1 и емкости конденсатора, включенного между входом первого (D1.1) и выходом второго элемента (D1.2).

Для получения трех различных частот и их переключения используются дополнительные резисторы, подключаемые при помощи кнопок S1-S3 параллельно резистору R1 и таким образом изменяя сопротивление, включенное между входом и выходом D1.1. Установка частот производится изменением сопротивления подстроечных резисторов R1-R3.

Рис.2

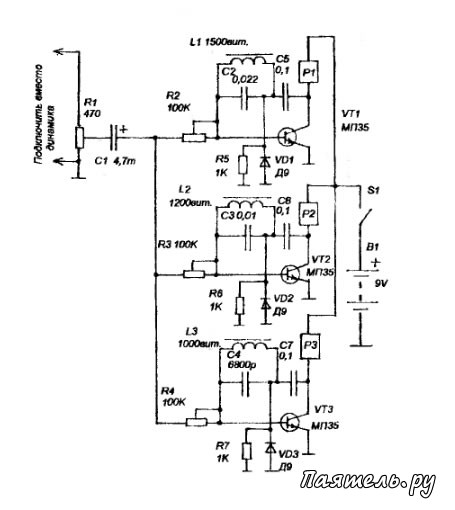

Радиоуправление для игрушекВ качестве приемника используется готовый УКВ ЧМ приемник, желательно малогабаритный. При нажатии на кнопки передатчика в приемнике будут прослушиваться звуки разной тональности, определенной тональности для каждой команды. Для того, чтобы распознать эти сигналы и соответственно поданной команде включить нужный электроприбор, электродвигатель, или другую нагрузку, используется трех-командный дешифратор, схема которого показана на рисунке 2.

В основе его работы свойство колебательного контура, состоящего из катушки индуктивности и емкости усиливать колебания при их совпадении с резонансной частотой (как известно, зависящей от соотношения ёмкости и индуктивности) и ослаблять при не совпадении.

В схеме три контура L1C2, L2C3 и L3C4, каждый из них имеет свою резонансную частоту. При поступлении на вход дешифратора сигнала , частота которого совпадает с частотой резонанса одного из этих контуров, колебания усиливаются в этом контуре и соответствующий транзистор (VT1-VT3) открывается, пропуская ток через электромагнитное реле (Р1-Р3).

Контакты этого реле замыкаются и включают то чем нужно управлять (контакты на схеме не показаны, дело в том, что в этом дешифраторе можно использовать практически любое реле, срабатывающее при напряжении 4-8В, при этом контактные группы могут быть самые различные, от пары замыкающихся контактов до целого набора переключателей). Катушка L1 бескаркасная, она наматывается на карандаше стандартного размера и содержит 7 витков провода ПЭВ 0,3-0,6 мм. Конденсаторы С5 и С6 типа КПК-МН, могут быть на, емкость от 6...25пф до 4...15пф.

Микросхема К561ЛА7 или K176ЛA7 или К561ЛЕ5 или К176ЛЕ5. Подстроечные резисторы и кнопки любого типа. В качестве антенны используется проволочный штырь длиной около 50 см. Катушки дешифратора намотаны на броневых сердечниках типа СБ12 от генераторов стирания и подмагничивания кассетных магнитофонов, но можно использовать и "Ш" образные малогабаритные сердечники от трансформаторов от старых карманных приемников. Провод используется ПЭВ-2-0,06.

Индуктивность катушек в процессе настройки не подстраивается. Транзисторы МП35 можно заменить на МП36, МП37, ГТ404. Электромагнитные реле любого типа, например РЭС-55 или РЭС10 на напряжение срабатывания 4-8В. Дешифратор подключается к выходу приемника вместо головного телефона или громкоговорителя.

Предварительная настройка передатчика заключается в установке нужной частоты передачи подстройкой С5 и С6 контролируя прием по радиоприемнику.

Затем подключите к приемнику вместо динамика дешифратор и установите движок R1 (рисунок 2) в верхнее положение, а движок R2 (рисунок 2) в среднее положение. И теперь нажмите на передатчике кнопку S1 и подстраивая R1 (рисунок 1) добейтесь срабатывания реле Р1.

Затем аналогичным образом настройте вторую, а затем и третью команду. В конце концов, после этой настройки, подстройте R1-R4 (рисунок 2) таким образом, чтобы срабатывание было безошибочным, а дальность действия максимальной (получается около 10-15 метров).

Рис.3 и 4

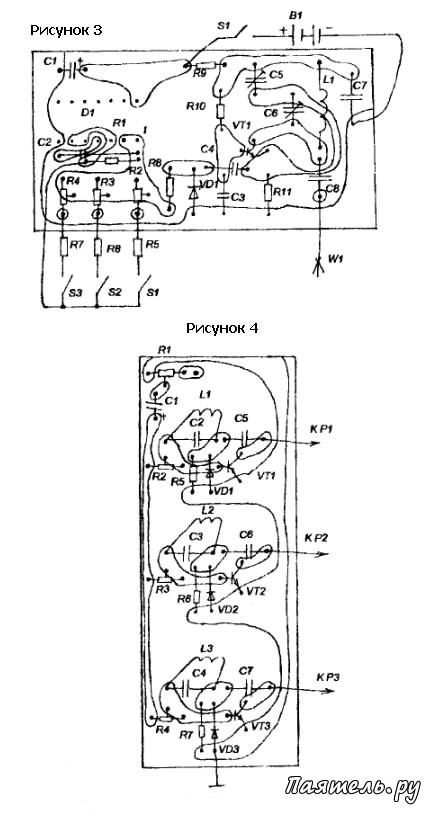

Радиоуправление для игрушекМонтажные схемы печатных плат передатчика и дешифратора показаны на рисунках 3 и 4 со стороны печатных проводников.

Приемник можно использовать любой на УКВ ЧМ диапазон 64-73 Мгц или 88-108 мгц, во втором случае в передатчике катушка L1 должна содержать не семь, а пять витков. Лучше всего подходит малогабаритный радиоприемник, предназначенный для работы на головные телефоны (наушники). Хорошо тем, что он имеет малые габариты и вес и его проще разместить на модели.

При этом можно в его схему и не вмешиваться, а подключать вход дешифратора при помощи того-же разъема что и для наушников.


Рейтинг схемы:
