Схема простого радиопередатчика

Категория: Передатчики
Схема простого радиопередатчика

Это простое устройство поможет не пропустить телефонный звонок, встретить гостей, и быть в курсе происходящего дома, даже если Вы находитесь во дворе или в саду. Комплект из малогабаритного передатчика и приемника действует так-же как пейджер, но только в пределах 100 метров. По сути это радиомикрофон, который располагают возле контролируемого объекта телефонного аппарата, квартирного звонка, в детской.


Передатчик смонтирован без печатной платы на выводах деталей и размещен вместе с электретным микрофоном в корпусе карманного фонаря "Панда" китайского производства С тыльной стороны корпуса сделаны отверстия под антенну (простой монтажный провод длиной 1 метр) и разъем для источника питания (используется блок питания от игровой приставки "Денди" или микрокалькулятора).

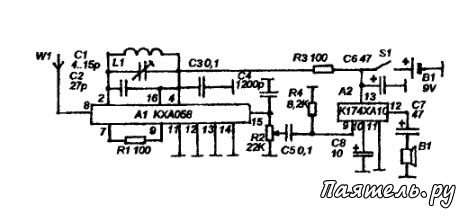

Схема простого радиопередатчикаПриемник сделан по простейшей схеме УКВ ЧМ радиовещательного приемника на специализированной микросхеме КХА058 (рисунок 2). Он вместе с динамическим громкоговорителем (динамический капсюль от телефона-трубки) и источником питания ("Коррунд") размещается а мыльнице. Роль антенны то-же выполняет кусок провода.

Вся система работает на частоте в диапазоне 88-108 мгц. Контурные катушки приемника и передатчика бескаркасные, наматываются на винте М3, который после намотки удаляется. L1 передатчика содержит 6 витков, L2 -2 витка, L1 приемника 5 витков. L3 передатчика - ДПМ 0,1 на 80 мкгн.
