Схема приставки для записи телефонных разговоров

Категория: Телефония
Схема приставки для записи телефонных разговоров

При помощи этой приставки к диктофону можно записывать телефонные разговоры без непосредственного электрического подключения к телефонной линии. Достаточно приемную катушку приставки расположить в непосредственной близости от телефонного провода. Принципиальная схема показана на рисунке. Схема двухкаскадная. Первый каскад на операционном усилителе А1 служит для усиления низкочастотного напряжения, наводимого в приемной катушке L1 переменными токами протекающими по телефонной линии во время разговора или вызова.


Второй каскад на операционном усилителе А2 предназначен для усиления и выделения сигналов только определенной полосы частот, в данном случае 600-2600 Гц.

Его функция удалить из сигнала все помехи, вызванные различными высокочастотными наводками радиостанций и бытовой радиоаппаратуры, программ радиосети, и низкочастотными от сети переменного тока 220В. Затем сигнал поступает на вход диктофона для подключения внешнего микрофона.

Первый каскад сделан по обычной схеме. С целью увеличения чувствительности приемная катушка включена между входами операционного усилителя. Второй каскад построен по схеме активною полосового фильтра с большой степенью прямоугольности характеристики. Цепь образной связи настраивает его на пропускание и усиление сигнала в полосе 600-2600 Гц (обычный телефонный речевой сигнал лежит именно в этих пределах).

Питается приставка от источника напряжением 9В, например от гальванической батареи или источника пишущего магнитофона.

Конструктивно приставка смонтирована в корпусе длинного динамического микрофона. В его месте расположения динамического капсюля теперь размещается приемная катушка. Катушка сделана из звукового трансформатора малогабаритного приемника или трансляционного громкоговорителя. Используется высокоомная обмотка и половина сердечника.

Сердечник трансформатора разбирают, и затем собирают таким образом, чтобы магнитные линии не замыкались. То есть, катушка надевается на среднюю часть "Ш" образного набора, состоящего из пластин, ориентированных одинаково, направленных в одну сторону, а не перекрывающих друг друга, как это было ранее.

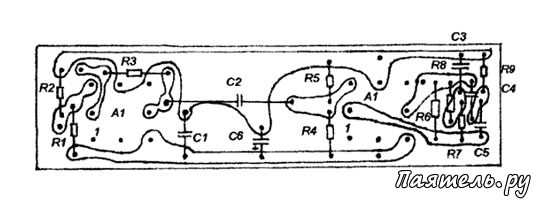

Схема приставки для записи телефонных разговоровПриставка монтируется на удлиненной печатной плате, располагаемой в корпусе этого микрофона, и затем соединяется с источником питания и магнитофоном при помощи двух кабелей.

При работе катушку незамкнутой частью магнитопровода прижимают или располагают в непосредственной близости от провода телефонной линии, контролируя звуковоспроизведение по контрольному громкоговорителю магнитофона, ориентируя её по наилучшему воспроизведению.
