Схема преобразователя напряжения 12В-220В 50Гц

Схема преобразователя напряжения 12В-220В 50Гц

Преобразователь предназначен для питания от автомобильной борт-сети или от автомобильной аккумуляторной батареи различных электроприборов, рассчитанных на питание от сети переменного тока 220В / 50 Гц и потребляющих мощность не более 100 Вт. Преобразователь может быть рекомендован для туристов, а так же для охотников и рыбаков. Преобразователь потребляет от источника постоянного тока на холостом ходу ток не более 1 А, при полной нагрузке (100 Вт) — около 10 А.


Принцип работы преобразователя

Он состоит из формирователя прямоугольных противофазных импульсов частотой 50 Гц и мощного выходного каскада с силовым трансформатором на выходе.

Мультивибратор на элементах D1.1 и D1.2 вырабатывает импульсы частотой 12800 Гц, которые поступают на вход двоичного счетчика D2, этот счетчик делит частоту импульсов на 256, получая на выходе 50 Гц и формирует симметричные прямоугольные импульсы такой частоты, которые поступают на два выходных буфера, инвертирующий на элементе D1.3 и неинвертирующий на элементах D1.4 и D1.5.

Использование в предвыходном каскаде элементов микросхемы К561ЛН2 выгодно и тем, что элементы этой микросхемы выдают наибольший ток на своих выходах по сравнению с другими микросхемами этой серии. Кроме того на выходах они имеют ограничители тока.

Противофазные импульсы с выходов D1.3 и D1.5 поступают на двухтактный выходной ключевой каскад собранный на двух мощных составных транзисторах КТ827А. Конденсаторы С4 и С5 ускоряют процесс открывания этих транзисторов, таким образом облегчая их режим работы (снижается время переходного процесса, в течении которого на транзисторах рассеивается наибольшая мощность).

Амплитуда импульсов, поступающих на базы этих транзисторов около 2 В, а токи баз ограничиваются резисторами R3 и R4 и выходными ограничителями тока элементов D1.3 и D1.5. В их коллекторных цепях включены половины первичной обмотки силового трансформатора Т1.

Во вторичной обмотке выделяется переменное напряжение, имеющее форму несколько сглаженных прямоугольных импульсов. Для питания электроприборов это не играет существенного значения, но для питания радиоаппаратуры потребуется установка на выходе преобразователя фильтра, сглаживающего прямоугольность выходного напряжения.

Цепь R2C2 нужна для исключения влияния импульсов тока в первичной обмотке трансформатора на работу цифровой части преобразователя, включающей мультивибратор и двоичный счетчик. Такое же назначение имеет и конденсатор С3, который располагается на плате формирователя прямоугольных импульсов.

Трансформатор Т1 имеет магнитопровод ПЛМ 27-40-58. Первичная обмотка намотана проводом диаметром 2 мм типа ПБД-2 или ПСД-2, она содержит 30 витков с отводом от середины. Вторичная обмотка наматывается проводом ПЭВ-2 0,64, она содержит 710 витков. При отсутствии указанного магнитопровода можно использовать каркас и "Ш-сердечник" от силового трансформатора от старой ламповой техники мощностью не менее 150 Вт и имеющий объем каркаса, достаточный для размещения обмоток.

Схема преобразователя напряжения 12В-220В 50ГцТранзисторы КТ827А устанавливаются на радиаторы с площадью поверхности не менее 300см2. Можно использовать общий радиатор на два транзистора, либо смонтировать все устройство в теплоемком металлическом корпусе, который будет одновременно выполнять и роль радиатора, но при этом нужно предпринять все меры по изолированию транзисторов (слюда, теплопроводящая паста).

В авторском варианте используются разные радиаторы для транзисторов, которые установлены на каркасной панели устройства при помощи гетинаксовых втулок, изолирующих радиаторы от панели и корпуса.

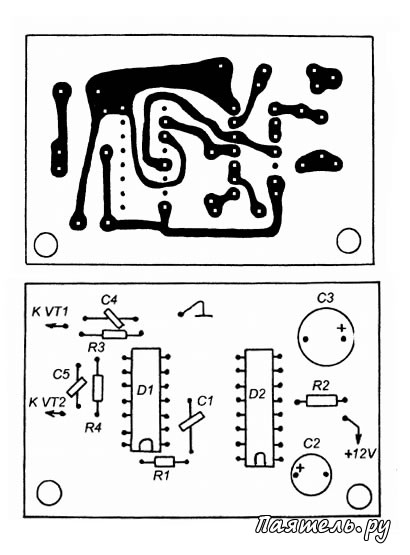

Детали формирователя импульсов смонтированы на небольшой печатной плате, разводка и монтажная схема которой показана на рисунке. Конденсатор С3 устанавливается рядом с платой и прикрепляется к корпусу преобразователя при помощи хомута (для исключения пробоя его корпус сначала обернут слоем лакоткани).

Настройка

Настройку начинают с формирователя (с отключенными выходными транзисторами). Нужно подбором номинала R1 установить частоту 12800 Гц на выводе 4 D1, при этом частота на выводе 13 D2 будет равна 50 Гц. Затем подключают выходной каскад и проверяют импульсные напряжения на базах транзисторов. Их размах должен быть 2-3В.
