Импульсные стабилизаторы LM2575, LM2576, LM2594...

Категория: Микросхемы
Импульсные стабилизаторы LM2575, LM2576, LM2594...

Микросхемы выпускаются фирмой National Semiconductor, предназначены для схем DC/DC преобразователей и источников питания. Микросхемы выпускаются как на фиксированное выходное напряжение (рис. 1), так и с возможностью произвольной установки выходного напряжения (рис. 2). В первом случае, последняя цифра обозначения указывает на выходное напряжение (например. LM2575HV-5.0 - напряжение 5,0V).


Во втором случае в конце обозначения написано -«ADJ» (например LM2575HV ADJ - выходное напряжение можно регулировать).

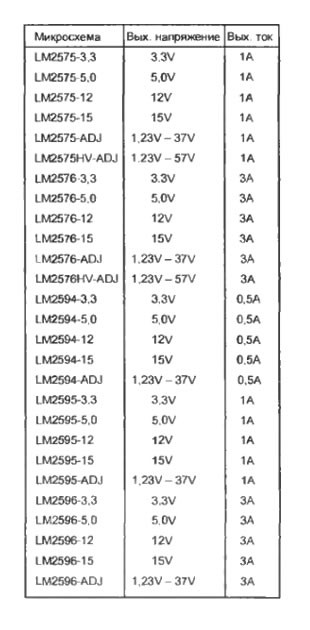

Микросхемы имеют сходные схемы включения, но отличаются цоколевками, корпусами а так же выходными напряжениями и токами.

Входное напряжение может быть от 3.5V до 40V. Напряжение на выходном ключе не должно быть более 63V.

Краткое описание принципа работы. Генератор вырабатывает импульсы частотой 150 кГц на выводе OUTPUT. Происходит накачка напряжения на подключенной к этому выходу индуктивности и конденсаторе.

Поэтому, выходное напряжение может быть значительно больше входного Вход FEEDBACK, - контрольный, он измеряет выходное напряжение, после чего происходит коррекция скважности выходных импульсов так, чтобы выходное постоянное напряжение соответствовало норме.

Импульсные стабилизаторы LM2575, LM2576, LM2594...В микросхемах с заданным фиксированным выходным напряжением на выводе FEEDBACK внутри микросхемы есть точный делитель, настроенный на нужное напряжение.

В микросхемах с регулировкой выходного напряжения этого делителя внутри микросхемы нет, а для установки напряжения используется внешний резистивный делитель. Делитель должен быть сделан так, чтобы на входе FEEDBACK при необходимом выходном напряжении было напряжение 1,23V.

Вход ON/OFF позволяет заблокировать преобразователь. В рабочем состоянии на этом входе должен быть ноль (напряжение менее 0.8V или соединен с общим минусом), чтобы выключить преобразователь нужно подать на этот вход единицу (напряжение более 2.4V).
