Схема источника напряжения 5V

Для питания многих схем на цифровых микросхемах или на микроконтроллерах требуется источник постоянного стабильного напряжения 5V, допускающий номинальный ток нагрузки до 1А. На рисунке показана схема такого источника, сделанного по бестрансформаторной схем в на основе DC/DC преобразователя на микросхеме LM29595T-5.0.


Работая с данным источником питания нужно предпринять необходимые меры предосторожности, так как его вторичные цепи (выход) имеют гальваническую связь с электросетью. Микросхема LM2595T 5.0 является DC/DC преобразователем и служит для получения стабильного постоянного напряжения 5V из входного, так же, постоянного напряжения от 3,3V до 45V.

Поэтому в данной схеме есть практически два источника, включенных последовательно. Это источник, выпрямляющий сетевое напряжение и понижающий его до уровня 40V. а так же источник DC/DC преобразователь на LM2595T-5.0, собственно, дающий стабильное напряжение 5V

Сетевое напряжение выпрямляется диодным мостом VD1 и поступает на стабилизатор на VT1 и VT2, понижающий выпрямленное напряжение до 40V Схема этого стабилизатора работает таким образом, что ключевой транзистор VT2 открыт с момента 5-вольтовой отметки полуволны сетевого напряжения, и закрывается после того как эта полуволна достигнет уровня около 40V.

То есть, на конденсатор С1 пропускается не вся полуволна выпремленного сетевого напряжения, а только ее часть до 40V. Измеритель напряжения на выходе выпрямителя выполнен на транзисторе VT1 и стабилитроне VD2. Пока напряжение на выходе моста менее 40V стабилитрон VD2 закрыт, и, так же, закрыт транзистор VT1.

На затвор полевого транзистора VT2 поступает открывающее напряжение через резистор R4 И VT2 открыт, напряжение через него поступает на С1 и заряжает его. Как только напряжение на выходе моста достигает 40V, стабилитрон открывается, а затем открывается и транзистор VT1. Он шунтирует затвор полевого транзистора и закрывает его. Подача напряжения на С1 прекращается.

Напряжение на С1 получается нестабильным, оно сильно зависит от нагрузки. Поэтому для получения стабильного напряжения 5V используется импульсный стабилизатор на микросхеме LM2595T-5.0 допускающий значительные колебания входного напряжения.

Схема источника напряжения 5VМикросхема LM2595T-5.0 включена по типовой схеме. Дроссель L1 намотан на ферритовом кольце внешним диаметром 18 мм, содержит 20 витков провода ПЭВ 0.61. Можно использовать готовый дроссель от источников для импортных ЛДС. Или любой другой дроссель соответствующей индуктивности, допускающий ток 1А.

Если нужно получить другое выходное напряжение нужно использовать микросхему LM2595T-xxx на другое напряжение. Последние цифры маркировки обозначают выходное напряжение («5.0» - это 5.0V). Микросхему LM2595T-5.0 можно заменить любой другой аналогичной, принимая во внимание различие в цоколевке.

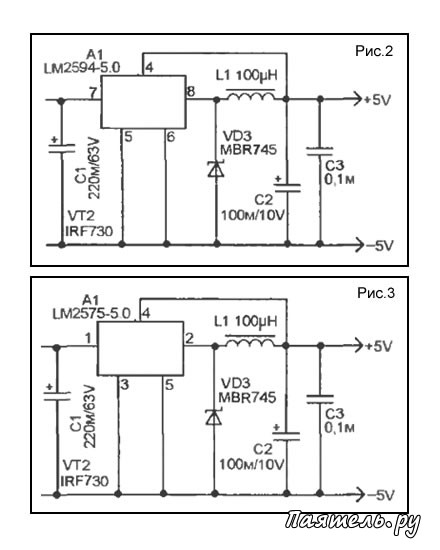

На рисунках 2 и 3 приводятся схемы включения LM2594-5.0 и LM2575-5.0. Разумеется, это далеко не все микросхемы аналогичного типа, которые легко можно использовать в этой схеме С микросхемой LM2594 5.0 максимальный выходной ток 0.5А.
