Схема игрального кубика на микроконтроллере

Схема игрального кубика на микроконтроллере

Эта простая схема работает так же, как игральный кубик. Только её нужно не подбрасывать, а нажимать на кнопку. На рабочей поверхности расположено семь светодиодов, их расположение соответствует расположению точек на гранях кубика. Светодиоды могут зажигаться в одной из возможных шести комбинациях, в соответствии с изображениями точек на разных гранях кубика.


После нажатия кнопки происходит случайный выбор одной из этих шести комбинаций.

Схема сделана на наиболее дешевом восьмивыводном микроконтроллере PIC12F675, работающего от внутреннего тактового генератора. Источник питания напряжением 5V.

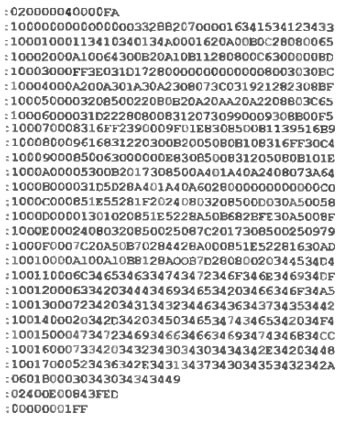

Прошивка

Схема игрального кубика на микроконтроллере
