Автомат управления гирляндами светодиодов

Схема простого автомата для переключения небольших гирлянд из светодиодов. Они могут быть размещены на ветках ели, в виде колечек или линий. На схеме в каждой гирлянде по три светодиода, но число их может быть и больше, важно чтобы суммарное напряжение падения на гирлянде не превышало 70-80% от напряжения питания микросхемы.


Гирлянды переключаются по закону двоичного кода Незамысловато, но если несколько таких «штучек» расположить на ветвях в разных частях ёлки, может получиться интересно. Светодиоды желательно использовать сверхяркие и направить их в разные стороны.

Здесь так же можно использовать вместо микросхемы К561ИЕ20 любой другой двоичный КМОП-счетчик, например, К561ИЕ10, соответственно его схеме включения

Во всех схемах можно использовать практически любые светодиоды, но такого типа, как требуется (одиночные, двухцветные). Конечно, лучших результатов можно достигнуть используя светодиоды сверхяркие или повышенной яркости. При выборе светодиодов нужно учитывать номинальное падение напряжение на них при прямом токе.

Это особенно важно в схеме на рисунке 1, где суммарное напряжение падения на последовательно включенных светодиодах не должно превышать 70-80% от напряжения питания микросхеме.

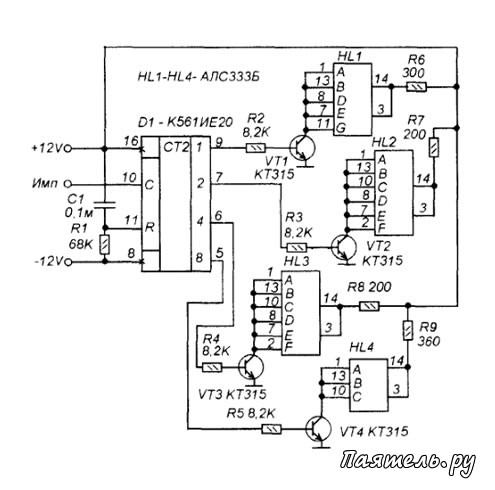

Рис.2
Автомат управления гирляндами светодиодовНа рисунке 2 показана схема индикатора наступающего года. Это двоичный счетчик, на выходе которого через транзисторные ключи подключены четыре светодиодных семисегментных индикатора.

Светодиоды индикаторов включены так, что HL1 показывает цифру «2», HL2 и HL3 - цифры «0», а HL4 - «7». Сопротивления резисторов R7-R9 выбраны так, чтобы получилась одинаковая яркость свечения цифр.

Во всех схемах можно использовать зарубежные аналоги микросхем и других деталей.

Монтаж ведется без печатных плат, - на выводах микросхем. При монтаже конструкции придается необходимая для установки в ёлочную игрушку форма.
