Схема частотомера на микроконтроллере

Категория: Частотомеры
Схема частотомера на микроконтроллере

Частотомер предназначен для измерения частоты электрических колебаний от 1 Hz до 50 MHz. Он выполнен на относительно доступных деталях - недорогом микроконтроллере PTC16F84 и однорядном ЖК дисплее HD44870. Из органов управления, - только выключатель питания. Питается прибор от гальванической батареи напряжением 9V (Крона) или от другого источника постоянного тока напряжением 7-12V.


Входной сигнал поступает через коаксиальный разъем Х1 (используется разъем типа «Азия» от видеотехники). Входная цепь состоит из частото-зависимого делителя R1-R2-C4 и диодов VD1- VD2. ограничивающих уровень входного сигнала. Далее сигнал поступает на усилитель-ограничитель на транзисторах VT1 и VT2.

Полевой транзистор на входе (VT1) создает большое входное со противление. Чувствительность усилителя 200mV. Рабочий режим по постоянному току выставляют подстроечным резистором R4 так, чтобы напряжение на коллекторе VT2 было около 5V. Входной коммутационный узел, формирующий импульсы и управляющий их прохождением на порт RA4 микроконтроллера выполнен на КМОП микросхеме высокого быстродействия 74НС132, содержащей четыре элемента 2И-НЕ с эффектами триггера Шмитта.

Благодаря быстродействию микросхемы она может работать на частота до 50 MHz На месте D1 можно установить старенькую К155ЛАЗ (К555ЛА3), но прибор будет работать хуже, и потреблять значительно больший ток от источника питания.

Собственно частотомер выполнен на микроконтроллере D2. Как вход работает только порт RA4. Порты RA2 и RA3 управляют входным устройством на D1. а все остальные порты служат для вывода данных на ЖК-панель Н1.

Схема частотомера на микроконтроллереКонтрастность отображения на ЖК-панели устанавливается подстроенным резистором R8. Питание поступает на выводы 1 и 2.
Микроконтроллер работает с кварцевым резонатором на 4 MHz.

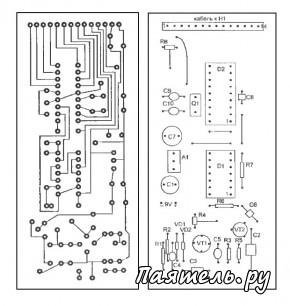

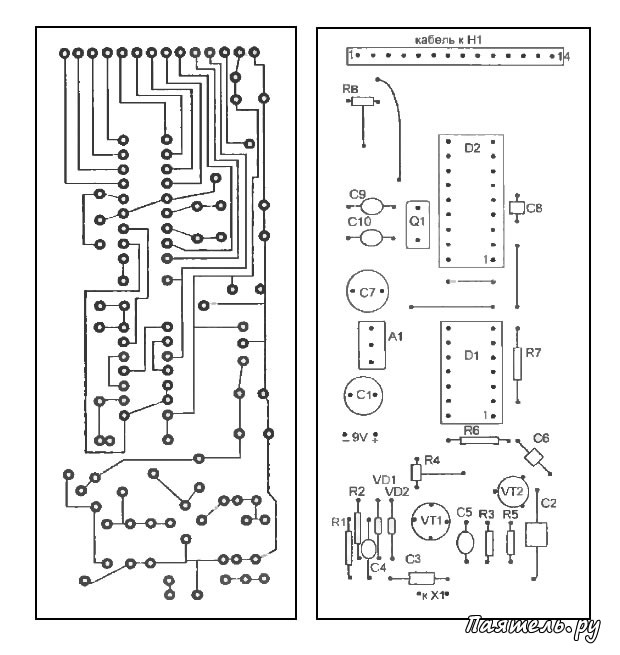

Большинство деталей прибора расположено на печатной плате с односторонними печатными дорожками. В тексте приведены схемы разводки печатных дорожек (без учета ширины дорожек) и монтажа деталей На плате есть четыре перемычки.

Жидкокристалпическая панель соединена с платой 14-проводным ленточным кабелем Источник питания, выключатель и входной разъем тоже расположены за пределами платы.

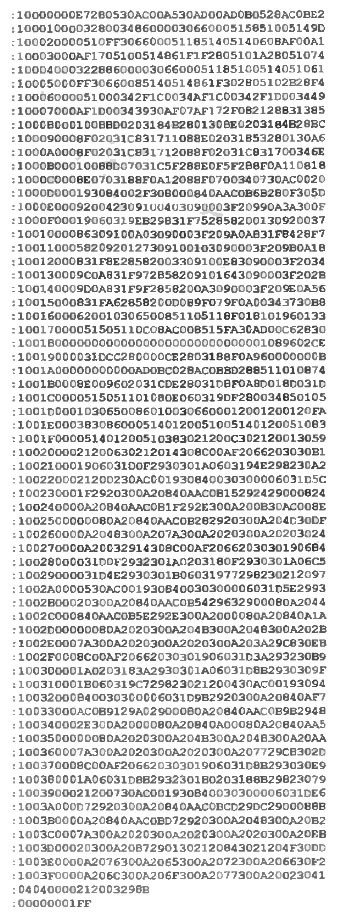

Перед монтажом микроконтроллер нужно запрограммировать программой НЕХ-файл которой приводится далее.

HEX-файл

Схема частотомера на микроконтроллере
