Схема электронной игрушки на ИК

Описываемая здесь игрушка ведет себя так, - увидев какой-то объект, она стремится его преследовать по мере своих сил. Вы можете приблизить к ней ладонь сантиметров на 20 и игрушка устремится к ней. Отводите ладонь в сторону, и игрушка поворачивает туда же. Такое интересное поведение реализовано на основе простой схемы из одного ИК-излучателя и двух фотоприемниках, на выходах которых включены транзисторные ключи, управляющие двигателями левого и правого колеса.


Фотоприемники расположены по бокам корпуса игрушки так, что они хотя и направлены в одну сторону, но друг друга не видят. А светодиод расположен посредине, но тоже так, что на фотоприемники может попасть только его отраженный свет.

В общем, можно сказать, что это один из простейших вариантов модных сейчас различных так называемых роботов - насекомых. Простая схема перемещает и поворачивает корпус так, чтобы обеспечить попадание отраженного ИК-света на оба фотоприемника, и заставляет игрушку двигаться в направлении отражающей поверхности.

На схеме расположение двигателей, светодиода и фотоприемников соответствует их физическому расположению в корпусе игрушки. То есть, светодиод расположен посредине и так, чтобы от него свет не попадал непосредственно на фотоприемники. Если в основе игрушки лежит модель танка, то светодиод можно расположить в дуле пушки, направив пушку точно вперед.

У автора датчики расположены в голове пластмассового утенка, поэтому светодиод расположен в клюве, а фотоприемники в глазах, но хотя глаза и расположены с противоположных боков головы, фотоприемники направлены вперед. Корпус головы достаточно большой и выполняет роль своеобразной оптической бленды, исключающей прямое попадание света от светодиода на фотоприемники.

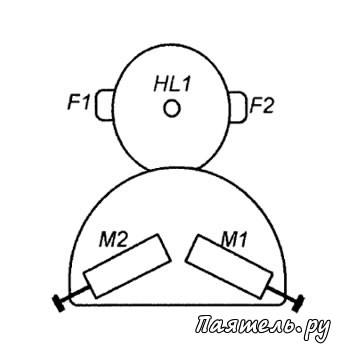

Схема электронной игрушки на ИКДвижущая система представляет собой два электродвигателя от игрушек, на валы которых надеты маленькие (около 3 мм в диаметре) шестеренки. Двигатели расположены под углом (как показано на рисунке 2). А задняя часть игрушки просто скользит по поверхности.

На микросхеме D1 выполнен генератор импульсов частотой 36 кГц. Эти импульсы поступают на ИК-светодиод НИ. Ток через светодиод ограничен резистором R8 и нагрузочной способностью выходов микросхемы. Сила излучаемого света значительно ниже чем у стандартных пультов дистанционного управления, но здесь большой яркости и не требуется, так как дальность действия датчиков должна быть небольшой.

При налаживании чувствительность датчиков можно изменить подобрав сопротивление R8, но выбирать его менее 150 Оm не нужно. Двигатели от игрушек, например, FF-130.
