Схема светодиодного плафона освещения ВАЗ

Схема светодиодного плафона освещения ВАЗ

Оптимальным вариантом самостоятельного изготовления светильника, используя в качестве корпуса подвижную половинку корпуса внутрисалонного плафона автомобиля ВАЗ-2108, и сверхярких светодиодов белого цвета в качестве источника света. Схема светильника показана на рис. 1. Всего светодиодов 18 шт.


Это количество разбито на шесть групп по три светодиода, а группы разделены еще две на две группы, каждая из которых (по 9 светодиодов) включается одним ключом на полевом транзисторе. Всего можно выбирать из трех режимов, - выключение, когда все светодиоды погашены, половина яркости, когда горит только девять светодиодов и полная яркость (горят все светодиоды).

Режимы переключаются с помощью двух квазисенсорных кнопок S1 и S2. Кнопкой S1 можно последовательно (по кольцу) выбирать режимы половины яркости, полной яркости и выключения, а кнопкой S2 можно сразу выключить светильник.

Схема светодиодного плафона освещения ВАЗГруппы светодиодов включаются ключами на полевых транзисторах VT1 и VT2, а управляет этими ключами схема на двоичном счетчике D1. Здесь может работать любой двоичный счетчик, имеющий не менее 2-х разрядов. Кнопкой S2 обнуляют счетчик, а кнопкой S1 изменяют его состояние.

Цепь R3-C2 служит для подавления дребезга контактов кнопки, а конденсатор С1 устанавливает плафон в исходное выключенное состояние.

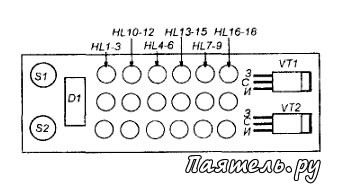

Детали расположены на отрезке макетной печатной платы размерами 110x40мм. На рисунке 2 показано примерное расположение деталей.
Светодиоды, - свехряркие, белого света, с падением напряжения 3.2V (марка не известна).

Число светодиодов можно увеличить, например, сделав по 12 в группе (всего 24).
