Микросхема УМЗЧ LM4730, LM4731

Категория: Микросхемы
Микросхема УМЗЧ LM4730, LM4731

Микросхемы LM4730 и LM4731 выпускаются фирмой National Semiconductor. Представляют собой двухканальные УМЗЧ с двухполярным питанием. Имеют схемы термозащиты и защиты от КЗ. Предусмотрена блокировка (mute) и энергосберегающий режим (stand-by) в отдельности для каждого из каналов.
Микросхемы LM4730 и LM4731 аналогичны по конструкции, схемам включения, но отличаются электрическими параметрами. Выпускаются в корпусе TO-220 с 15-ю выводами.


Предназначены для применения в стационарной аудиотехнике, трактах звука высококачественных телевизоров и системах домашних театров.

Микросхема УМЗЧ LM4730, LM4731

Технические параметры LM4730:

1. Напряжение питания Vcc........±10...±25V.
2. Сопротивление нагрузки RL.....4...8 Оm.
3. Степень разделения каналов при выходной мощности 10W на частоте 1kHz 65dB.
— на частоте 10kHz 60 dB.
4. Ток покоя в рабочем режиме ......... ≤0,1 А.
5. Ток покоя в энергосберегающем режиме (standby)............≤6mA.
6. Для включения в энергосберегающий режим (standby) напряжение на управляющем выводе, более.......... 2,5V.
7. Для выключения энергосберегающего режима (standby), напряжение на управляющем выводе менее ... 0,8V.
8. Для включения в режим блокировки (mate) напряжение на управляющем выводе более ............. 2,5V.
9. Для выключения режима блокировки (mate) напряжение на управляющем выводе менее................ 0,8V.


Параметры LM4731, отличающиеся от аналогичных параметров микросхемы LM4730:

1. Напряжение питания Vcc........±10...±28V.
4. Ток покоя в рабочем режиме......... ≤0,11 А.


Основные характеристики микросхем по выходной мощности и коэффициенту нелинейных искажений представлены на графиках.
Типовая схема включения с источником управляющего напряжения на интегральном стабилизаторе LM340S-0.5.

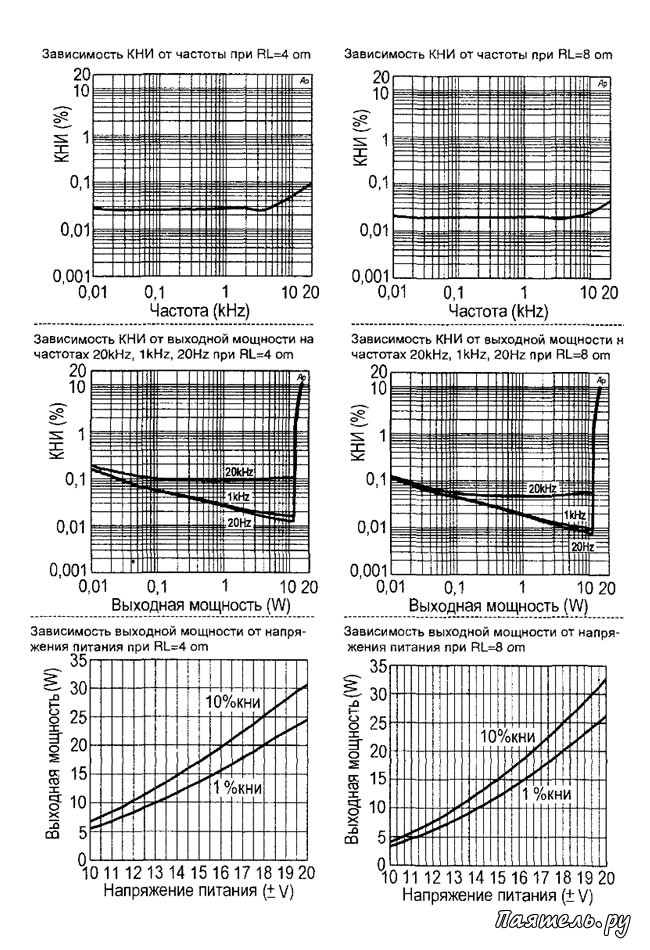

Характеристики LM4730:

Микросхема УМЗЧ LM4730, LM4731

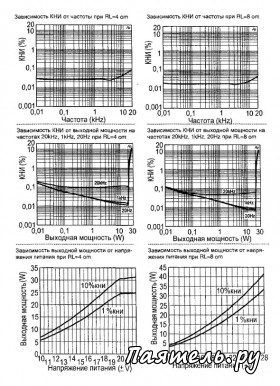

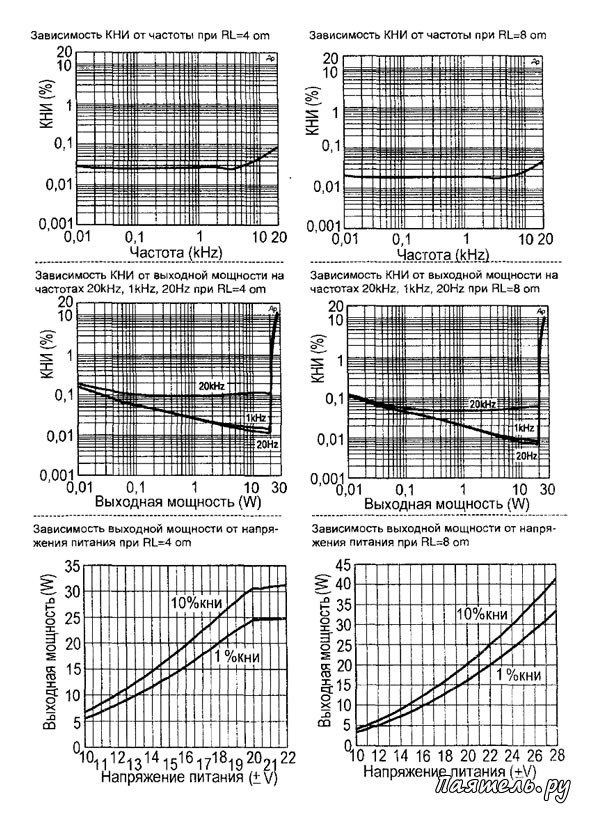

Характеристики LM4731:

Микросхема УМЗЧ LM4730, LM4731
