Схема переключателя ламп подвесного потолка

Схема переключателя ламп подвесного потолка

На мой взгляд, идея переключать лампы, используя в качестве органа управления обычный переменный резистор, очень неплоха, но в основе вышеуказанных конструкций лежат поликомпараторные микросхемы для светодиодных индикаторов уровня. К сожалению, такие микросхемы не всегда можно встретить в магазинах. Поэтому, используя тот же принцип, я сделал переключатель на логической микросхеме общего применения К561ЛН2. содержащей шесть КМОП-инверторов.


Принципиальная схема приводится на рисунке 1. В основе лежит шестиступенчатый измеритель сопротивления R7, в котором, в качестве компараторов работают инверторы D1.

Резисторы R1 - R7 образуют делитель, соотношение деления которого регулируется переменным резистором R7. Соответственно сопротивлению этого резистора меняются напряжения на входах логических инверторов. У всех инверторов почти одинаковые пороги переключения, но их входы подключены к разным частям делителя напряжения.

Поэтому и напряжения на их входах будут разными. И в зависимости от сопротивления R7 будет переключаться разное число логических элементов Соответственно, будет открываться разное число ключей на полевых транзисторах VT1-VT2 и, значит, включаться разное число ламп (или групп ламп) подвесного потолка.

Ключевые каскады сделаны на полевых ключевых высоковольтных транзисторах IRF840 Благодаря низкому сопротивлению в открытом состоянии такие ключи могут, при напряжении 220V, управлять нагрузкой мощностью до 100-150 W вообще без заметного нагрева. Поэтому радиаторы им не нужны, если суммарная мощность ламп, подключенных к одному каскаду не превосходит этой величины.

Питаются лампы пульсирующим током от мостового выпрямителя на диодах VD7-VD10. Частота пульсаций на выходе мостового выпрямителя вдвое больше частоты электросети, потому утомляемость зрения меньше.

Примененные диоды КД226 допускают суммарную мощность всех ламп не более 1000W (реально, без нагрева, - до 500W). Если мощность больше, - нужны более мощные диоды. Но в условиях квартиры такие высокие мощности светильников вряд ли уместны.

При отсутствии микросхемы K561ЛH2 можно использовать другие микросхемы. Например, использовать две микросхемы K561ЛE10 или другие, так чтобы общее число элементов было не менее шести. Можно использовать и одну К561ЛЕ5 или К561ЛА7 (четыре элемента) уменьшив число ключей до четырех. Но замена микросхемы потребует переделки печатной платы.

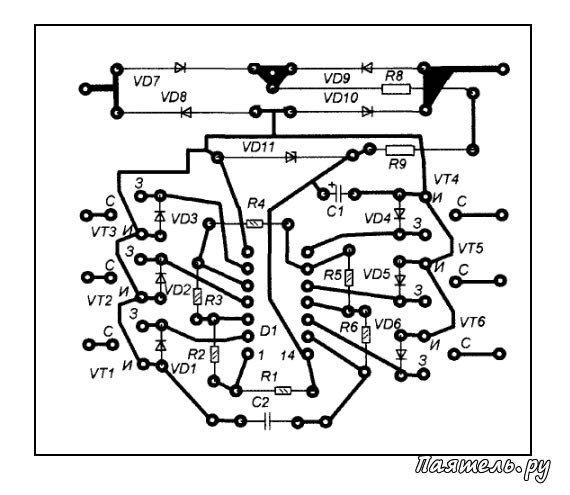

Схема переключателя ламп подвесного потолкаПрактически все детали (кроме резистора R7 и самих ламп) размещены на печатной плате размерами 70x60 мм. Плата сделана из фольгированного стеклотекстолита. Печать односторонняя. На рисунке 2 показана схема платы, плата повернута к читателю печатными дорожками На схеме показано расположение радиодеталей на плате и схематически показано расположение печатных дорожек и площадок.

Реально, размеры дорожек и площадок другие Плата изготовлена довольно архаичным способом, - заготовка зашкурена и в ней просверлены все отверстия, затем, печатные дорожки нарисованы обычным битумным лаком при помощи заточенной спички. После высыхания, - травление в растворе хлорного железа.

Затем плату промыть бензином или ацетоном. Внешний вид дорожек получится не очень аккуратным, но, на мой взгляд, применение лазерного утюга или фоторезиста для изготовления платы с неплотным монтажом и всего одной микросхемой, неоправданно сложно.

Налаживание сводится к подбору сопротивления резистора R1 так, чтобы при поворачивании ручки переменного резистора от одного крайнего положения до другого, все лампы последовательно зажигались (или гасли, в зависимости от направления поворота).
