Схема автомата световых эффектов

Схема автомата световых эффектов

Большинство автоматов световых эффектов, описанных в радиолюбительской литературе, работают либо по одному или нескольким строго определенным алгоритмам, которые можно переключать при помощи переключателей или путем замены ПЗУ, либо имеют оперативную память, в которую можно внести самые разные произвольные световые эффекты. Первый вариант удобен своей простотой. Второй вариант более интересен тем, что дает простор для творчества, можно набрать любой вариант переключения ламп соответственно случаю.


Но для его реализации необходимо иметь микросхемы ОЗУ, которые достаточно редко встречаются в продаже, и к тому же он еще имеет один недостаток - при выключении питания записанный алгоритм работы не сохраняется и его нужно набирать заново.

Описываемый в этой статье автомат построен по второму принципу, но реализован он несколько необычным способом. В основе автомата лежит светомузыкальная установка с пятью частотными каналами. Обычно, на вход такой установки подают музыкальный сигнал с выхода магнитофона или другой аппаратуры, и в соответствии с частотными составляющими звукового сигнала светомузыкальная установка переключает лампы экранного устройства.

Но в данном случае эта самая светомузыкальная установка дополнена пятиканальным генератором синусоидальных сигналов, частоты каналов которого точно соответствуют резонансным частотам пяти полосовых фильтров светомузыкальной установки. Сигналы с выходов этих генераторов через пять кнопок поступают на вход микшера, на выходе которого получается комплексный низкочастотный сигнал, содержащий равно-амплитудные составляющие всех частотных каналов, кнопки которых в данный момент нажаты.

Если с выхода микшера подать сигнал на вход этой светомузыкальной установки, то нажатие каждой из пяти кнопок будет приводить к включению ламп соответствующего канала светомузыкальной установки. При этом можно нажимать несколько кнопок одновременно и это будет приводить к одновременному включению ламп соответствующих каналов.

Теперь остается самая малость — подать сигнал с выхода микшера пятиканального генератора на вход записи обычного кассетного магнитофона, а к его линейному выходу подключить вход светомузыкальной установки. Затем, устанавливаем кассету, например С-90, и в течении, максимум 90 минут, при помощи кнопок пятиканального генератора управляем лампами (или гирляндами), подключенными к выходам светомузыкальной установки, как заблагорассудится. А магнитофон все это светотехническое творчество запишет на аудиокассету.

Затем, эту кассету можно будет установить в магнитофон и сигнал с его выхода подать на вход этой светомузыкальной установки, и она с точностью воспроизведет все манипуляции с лампами, которые были выполнены при записи.

Таким образом, можно записать достаточно длительную программу световых эффектов, например для новогодней елки, или для ве^ еринки, дискотеки. При этом разнообразие световых эффектов ограниченно только личной фантазией.

Принципиальная схема пятиканального низкочастотного генератора показана на рисунке 1. Он состоит из пяти генераторов синусоидального сигнала, построенных по одинаковым схемам на операционных усилителя А1-А5. Генератор на А1 должен вырабатывать сигнал частотой 90 Гц, генератор на А2 — 500 Гц, на A3 — 1800 Гц, генератор на А4 — 4000 Гц и генератор на А5 — 7500 Гц.

Точно эти частоты устанавливаются в процессе настройки всего устройства в комплексе по четкому зажиганию ламп соответствующего канала, при помощи подстроечных резисторов R1 и R2, R7 и R8, R13 и R14, R19 и R20, R25 и R26. Каждый из генераторов вырабатывает синусоидальный сигнал с минимальными нелинейными искажениями, что сводит к минимуму ошибки работы светомузыкальной установки.

С выходов операционных усилителей через разделительные конденсаторы и резисторы, входящие в состав микшера, сигналы поступают через кнопки S1-S5 на микшер, выполненный на эмиттерном повторителе на транзисторе VT1. И с его выхода на вход записи кассетного магнитофона. Резистором R33 устанавливается уровень сигнала, поступающего на магнитофон (в верхнем положении R33 он равен 1 В).

Лампы Н1-Н5 выполняют роль термосопротивлений, они включены в цепи ПОС низкочастотных генераторов и служат для коррекции глубины ПОС с целью снижения нелинейных искажений.

Рис.2

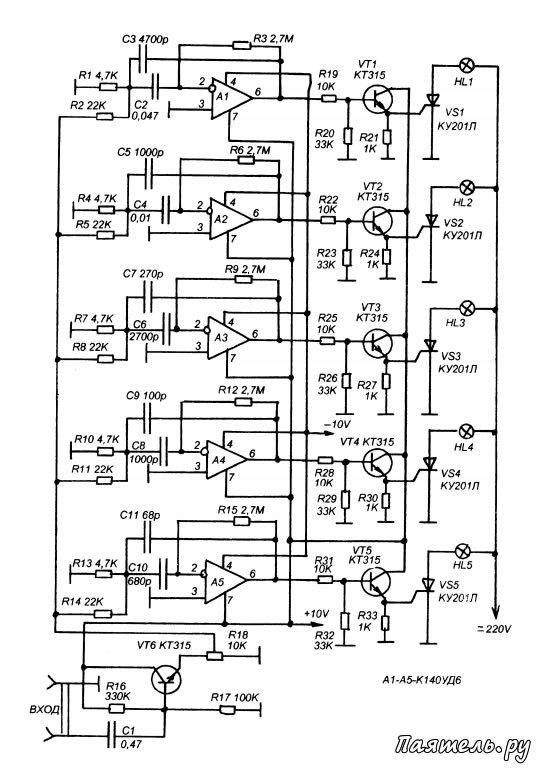

Схема автомата световых эффектовПринципиальная схема светомузыкальной установки показана на рисунке 2. Она состоит из входного устройства —эмиттерного повторителя на транзисторе VT6, пяти активных RC-фильров, и пяти тиристорных ключей, управляющих лампами.

Частота резонанса каждого из фильтров зависит от емкостей двух конденсаторов, включенных в цепи ООС операционного усилителя (для А1 — это С2 и С3). Активные фильтры, построенные по таким схемам отличаются узкой полосой пропускания и ярко выраженным резонансом, что дало возможность сделать пяти-канальную светомузыкальную установку, в то время как обычные RC-фильтры не позволяют получить более трех полноценных каналов.

Фильтры настроены на такие частоты резонанса — на ОУ А1 на частоту 90 Гц, на ОУ А2 на частоту 500 Гц, на ОУ A3 — на 1800 Гц, на ОУ А4 — на 4000 Гц, и на ОУ А5 на частоту 7500 Гц, то есть на те же частоты, что и синусоидальные генераторы.

С выходов фильров сигналы поступают на транзисторы VT1-VT5, управляющие тиристорами VS1-VS5, в анодных цепях которых включены лампы (или гирлянды ламп), питаемые пульсирующим током напряжением 220В.

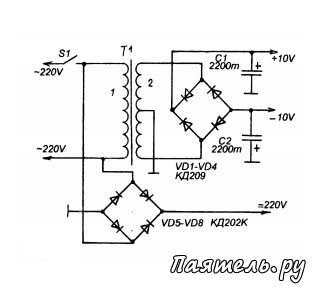

Схема источника питания показана нa рисунке 3. Для получения двуполярного напряжения +/- 10В служит маломощный трансформатор Т1, имеющий вторичную обмотку с отводом. Трансформатор сделан на основе трансформатора ТВК от старого лампового телевизора, вторичная обмотка которого перемотана.



Рис.3
Схема автомата световых эффектовПульсирующее напряжение 220В получается при помощи мостового выпрямителя на диодах VD5-VD8, подключенного непосредственно к электросети. В результате такого включения образуется гальваническая связь между электросетью и всем устройством, включая и магнитофон. Поэтому, при эксплуатации данного устройства нужно придерживаться правил электробезопасности при эксплуатации электроустановок.
