Модуль цветности на микросхемах TDA8362, TDA4661, TDA8395

Полупроводниковые телевизоры серии 3-УСЦТ получили большое распространение в стране, и несмотря на то что они уже не производятся, многие из них по прежнему находятся, и еще долго будут находится, в эксплуатации. В связи с этим большой интерес представляет модернизация этих телевизоров.
Существенно улучшить качество изображения как в режиме PAL так и SECAM можно, если собрать модуль цветности на микросхемах TDA8362, TDA4661, TDA8395 (а также трех TDA6101Q для выходных видеоусилителей), тем более, что эти микросхемы в последнее время перестали быть редкостью на прилавках магазинов радиодеталей.


Большинство европейских производителей телевизоров и почти все отечественные типа 6-УСЦТ используют именно этот комплект микросхем для малосигнального тракта, включающего радиоканал, систему синхронизации с задающими генераторами развертки, и тракт изображения. Такая многофункциональность микросхемы TDA8362 позволяет существенно сократить число элементов во всем телевизоре.

В принципе можно так и поступить, собрать весь малосигнальный тракт на этих микросхемах, но такая кардинальная переделка вряд ли имеет смысл в отношении 3-УСЦТ, — слишком сложно без специальных приборов заново настроить радиоканал, к тому же потребуется переделать схему кадровой развертки. Более привлекателен, с точки зрения простоты достижения цели, вариант, когда используется только часть микросхемы TDA8362, которая работает в тракте изображения. При этом узлы радиоканала и развертки микросхемы не используются.

Привлекательно и то, что такой узел можно собрать на плате, по геометрическим размерам и расположению разъемов, полностью совпадающей с платой МЦ-31, и такой новый модуль можно просто устанавливать взамен старого МЦ-3 или МЦ-31. Интересно и то, что благодаря современным схемным решениям, такой модуль почти не требует настройки (контуров нет вообще).

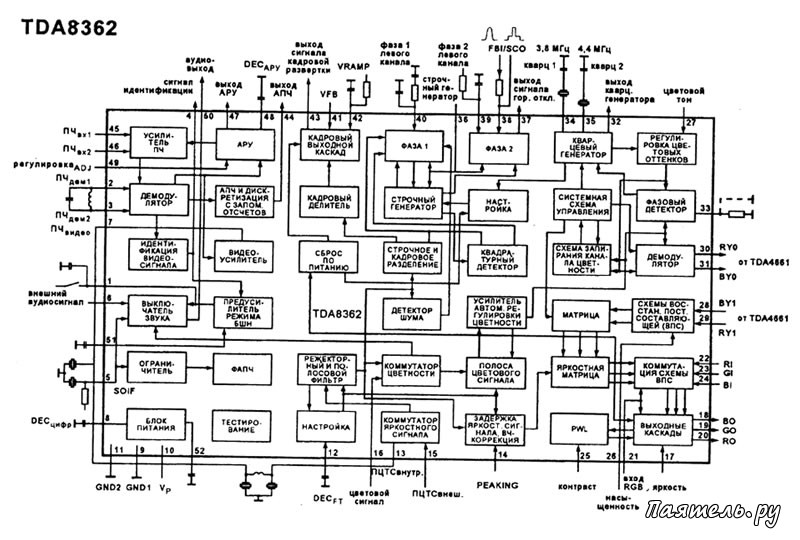

Модуль цветности на микросхемах TDA8362, TDA4661, TDA8395В результате такого подхода получается модуль цветности, схема которого показана на рисунке, полностью совместимый со всеми остальными модулями телевизора 3-УСЦТ. На схеме (рисунок 2) все разъемные соединения обозначены таким же образом как на типовой схеме МЦ-31 телевизора 3-УСЦТ.

Тракт яркости и цветности PAL собран на микросхеме D2 (TDA8362) и линии задержки цветоразностных сигналов D3 (TDA4661). Для питания этих микросхем требуются напряжения 8 В и 5,6В, которые получены из напряжения 12 В (имеющегося в 3-УСЦТ, и предназначенного для питания, в том числе, и модуля цветности) при помощи интегрального стабилизатора D1 (К142ЕН8А) и параметрического стабилизатора на R18 и VD4.

Резистор R15 служит для установки четкости (в 3-УСЦТ такой регулировки нет, поэтому она выполняется один раз при настройке модуля, или можно вынести дополнительный регулятор на переднюю панель телевизора, если конечно в этом есть смысл).

В режиме SECAM работает тот же тракт яркости, а тракт цветности используется параллельный, на микросхеме D4 - TDA8395. Нужно заметить что ни тракт ПАЛ, ни тракт SECAM в настройке не нуждаются.

Выходные видеоусилители выполнены на основе высоковольтных операционных усилителей TDA6101Q. Установка уровней черного производится резисторами R24, R28 и R35. Для выключения лучей при наладке служат фишки-перемычки S1-S3 (используются фишки от МЦ-31).

Настройка

Вся настройка сводится к установке уровней черного и установке четкости. Иногда приходится привести стробимпульс к нужному уровню (подбором сопротивления R17) и установить режим работы инвертора ОТЛ подбором сопротивления R41.

Монтаж платы

Новый МЦ смонтирован на демонтированной плате от неисправного МЦ31. С платы удалены все детали кроме разъемов. Со стороны печати удалены все печатные дорожки кроме шины общего провода и площадок под разъемы. Для установки новых микросхем на плате сверлятся дополнительные отверстия под их выводы. Расположение микросхем зависит от конкретной платы МЦ-31 (разные производители МЦ-31 разводят под него разные платы и в результате отличается расположение разъемов). Навесные элементы располагаются в имеющихся отверстиях платы (или новых). Все монтажные соединения выполняются с обратной стороны платы при помощи оголенного луженного медного провода толщиной 0,2-0,4 мм.
