Схема минутомера

Категория: Таймеры
Схема минутомера

На рисунке 1 дана схема того, как обычный карманный микрокалькулятор можно превратить в «минутомер» (по аналогии с секундомером). Схема при помощи ключей мультиплексора D2, подключенных параллельно кнопкам «1» и «+» калькулятора, периодически, каждую минуту делает действие «Х+1» и каждую минуту показания табло калькулятора увеличиваются на единицу.


При стандартном восьмиразрядном табло получается счет времени до 99999999 минут, то есть, теоретически, более 190 лет. В любой момент показания можно сбросить нажатием кнопки «ON/СЕ» калькулятора. После этого отсчет времени начинается с нуля.

Работает схема следующим образом. На известной микросхеме К176ИЕ12 (D1) сделан генератор импульсов, следующих с периодом в одну минуту. Схема включения микросхемы типовая.

Минутные импульсы выделяются на её выводе 10. Далее, на двойном мультиплексоре К561КП1, следует двойной ключ, имитирующий нажатие кнопок микрокалькулятора. Цепи R4-C4-R3 и R5-C5-R6 служат для формирования на спадах и фронтах выходных импульсов микросхемы D1, более коротких импульсов, в течение действия которых происходит «нажатие» кнопок калькулятора.

И так, по фронту «минутного» импульса формируется код управления мультиплексором - «11» («3»). Это приводит к открытию ключа между выводами 3 и 4 D2 (нажатие кнопки «+»). По спаду формируется код управления «00» («0»). Это открывает ключ между выводами 12 и 13 D1 (нажатие кнопки «1»), Таким образом, каждую минуту показания калькулятора увеличиваются на единицу.

Более практичным будет секундомер, но сделать его по схеме, показанной на рис. 1 проблематично. Большинство калькуляторов сделаны с задержкой реакции на клавиатуры, это нужно для исключения ошибок от дрожания рук или дребезга контактов. Обычно, нажатие кнопок с периодом менее секунды приводит к ошибкам. А в этой схеме, если её переделать в секундомер, нужно будет нажимать кнопки два раза в секунду.

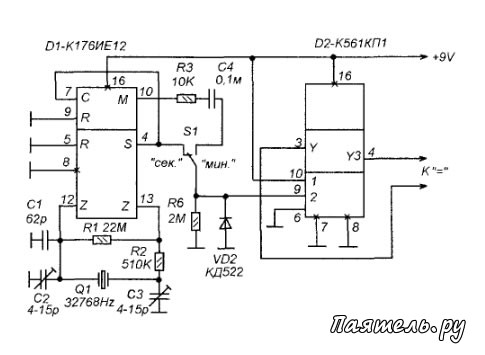

Упростив схему и немного усложнив порядок начала работы, можно сделать прибор, отсчитывающий секунды или минуты в зависимости от положения переключателя S1 (рис. 2).

Начинается работа схемы с набора на калькуляторе «+ 1». Затем можно включить питание 9V. В зависимости от положения S1, схема каждую секунду или минуту будет «нажимать» кнопку «=», что означает повтор действия, и показания каждый раз будут увеличиваться на единицу. В «секундомер-ном» режиме теоретически возможен счет до 99999999 секунд, то есть, более чем до трех лет.

Недостаток такой схемы в том, что для того чтобы сбросить показания калькулятора до нуля и начать счет снова, не достаточно одного нажатия кнопки «ON/СЕ», - необходимо еще отключить питание 9V и сделать действие «+ 1» и снова включить питание.

По схеме на рисунке 1 можно сделать оригинальный таймер против забывчивости. Например, вам нужно делать какие-то действия каждый день или с другим интервалом, например, поливать цветы, кормить рыбок. Возле каждого из объектов можно положить по такому таймеру.

Рис.2
Схема минутомераТеперь, выполнив необходимые действия, например, покормив рыбок, нужно нажать кнопку «ON/СЕ». А когда возникнут сомнения, кормили ли вы рыбок сегодня, можно будет подойти к аквариуму и посмотреть сколько времени прошло от последнего кормления, зная что в сутках 1440 минут, а в часе 60.

Схему на рисунке 2 можно использовать как секундомер, а можно, убрав микросхему D1, измерять частоту импульсов очень низкой частоты. Например, можно с достаточной точностью измерить частоту мигания мигающего светодиода.

Нужно сделать действие «+ 1», засечь время в одну минуту по хронометру (или обычным часам с секундной стрелкой) и подать импульсы со светодиода на вывод 9 D2. По калькулятору можно будет определить сколько раз вспыхнул светодиод за одну минуту. Затем это число разделить на 60.
