Цифровая часовая микросхема К176ИЕ12

Категория: Микросхемы
Цифровая часовая микросхема К176ИЕ12

Специализированная часовая микросхема К176ИЕ12. Эта микросхеме содержит в себе мультивибратор и два счетчика, при помощи которых можно получить набор стабильных импульсов, следующих с частотой 1 Гц (период — 1 секунда), 2 Гц, 1/60 Гц (период —1 минута) , 1024 Гц, а также четыре импульсных сигнала частотой 128 Гц, сдвинутых по фазе относительно друг друга на четверть периода. Типовая схема включения этой микросхемы показана на рисунке 2 (для простоты цепи питания не показаны, но плюс питания нужно подавать на 16-й вывод, а минус на 8-й).


Поскольку микросхема формирует все основные временные периоды для электронных часов, то чтобы обеспечить высокую точность, частота её задающего мультивибратора стабилизирована кварцевым резонатором Z1 на 32768 Гц. Это стандартный часовой резонатор, резонаторы на такую частоту применяются почти во всех электронных часах отечественного и зарубежного производства.

Подстроечные конденсаторы С2 и С3 могут отсутствовать, они нужны для очень точной установки хода часов. Обратите внимание на сопротивление резистора R1 — 22 Мегаома, вообще, сопротивление этого резистора может быть от 10 до 30 Мегаом (10-30 миллионов Ом)

С выхода мультивибратора, импульсы по внутренним цепям микросхемы поступают на её первый счетчик. Эпюры импульсов на его выходах показаны на рисунке 2 внизу. Видно, что на выходе S1 есть симметричные импульсы частотой 1 Гц, то есть период 1 секунда. Импульсы с этого выхода можно подать на вход счетчика секунд. Импульсы частотой 128 Гц служат для динамической индикации, но на этом занятии мы динамическую индикацию изучать не будем.

Второй счетчик микросхемы (верхний) имеет коэффициент деления 60, и он служит для получения импульсов частотой 1/60 Гц, то есть импульсов, следующих с периодом в 1 минуту. На вход этого счетчика (вывод 7) подают импульсы частотой 1 Гц (секундные), он их частоту делит на 60 и на его выходе получаются минутные импульсы.

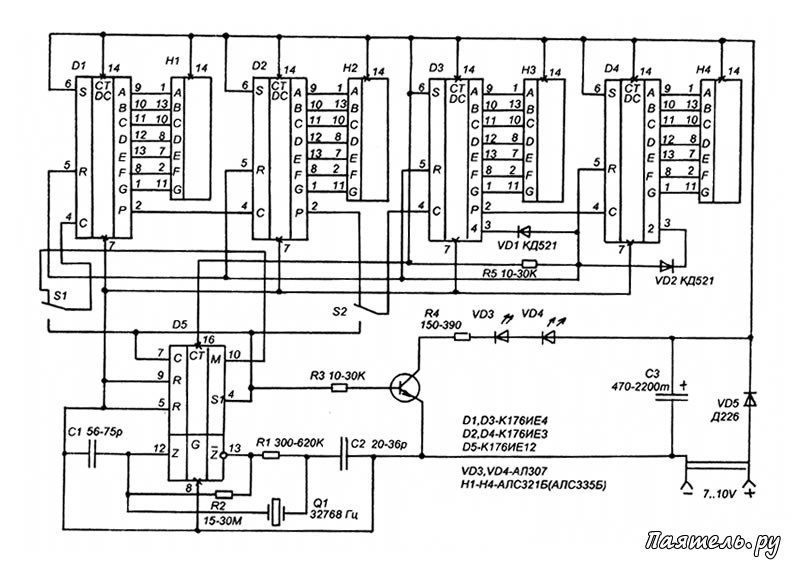

Рис.3
Цифровая часовая микросхема К176ИЕ12Принципиальная схема электронных часов показана на рисунке 3. Микросхема D5 — это микросхема К176ИЕ12, она, в этих часах используется только как источник секундных и минутных импульсов. Часы построены по упрощенной схеме — без индикации секунд, только минуты и часы. Роль индикатора секунд выполняют два светодиода VD3 и VD4, которые мигают с частотой 1 Гц.

Кнопочные переключатели S1 и S2 служат для установки времени, нажимаем на S1 и показания счетчика минут будут меняться с частотой 1 Гц, нажимаем S2 и так же быстро будут меняться показания счетчиков часов. Таким образом, этими кнопками можно настроить часы на текущее время.

Рассмотрим работу схемы. Секундные импульсы с вывода 4 D5 поступают на вход её счетчика с коэффициентом деления 60 через вывод 7. На выходе этого счетчика (вывод 10) получаются импульсы, следующие с периодом в одну минуту. Эти импульсы через контакты не нажатой кнопки S1 поступают на вход С счетчика - дешифратора D1 — К176ИЕ4 (смотри занятие №10), который считает до десяти.

Через каждые десять минут на выходе Р этого счетчика формируется полный импульс переноса. Таким образом получается, что импульсы на выходе Р D1 следуют с периодом в 10 минут. Эти импульсы поступают на вход счетчика D2 — К176ИЕЗ (смотри занятие №10), который считает только до 6-ти.

В результате оба счетчика D1 и D2 считают, вместе взятые, до 60, и импульсы на выходе Р счетчика D2 будут следовать с периодом в один час. А индикаторы Н1 и Н2, будут, соответственно, показывать единицы и десятки минут.

Таким образом, на выходе Р D2 (вывод 2 D2) у нас получаются импульсы, следующие с периодом в один час. Эти импульсы через контакты кнопки S2, которая находится в ненажатом состоянии, поступают на вход счетчика единиц часов, выполненного на микросхеме D3 — К176ИЕ4. С выхода Р D3 импульсы, с периодом в 10 часов поступают на счетчик десятков часов на микросхеме D4 — К176ИЕ3.

Эти оба счетчика, вместе, могли бы считать до 60-ти, но в сутках всего 24 часа, поэтому их общий счет ограничен до 24-х. Сделано это таким образом: как мы знаем, из занятия №10, микросхемы К176ИЕ4 имеют вывод 3, на котором появляется единица в тот момент, когда число импульсов, поступивших на вход С счетчика достигает четырех. Микросхема К176ИЕ3 (занятие №10) имеет такой же вывод 3, но единица на нем появляется в тот момент, когда на вход С этой микросхемы поступает второй импульс.

Получается, что для того чтобы ограничить счет до 24-х нужно подать логическую единицу на входы R всех счетчиков в тот самый момент, когда на выводах 3 обоих счетчиков D3 и D4 будут единицы. Для этого служит схема, собранная на двух диодах VD1 и VD2 и резисторе R5. Логический уровень на входа R счетчиков зависит от соотношения сопротивлений резистора R5 и диодов VD1 и VD2.

Когда, на выводе 3 хотя бы одного из счетчиков D3 и D4 присутствует ноль, хотя бы один из этих диодов открыт и он, как бы, замыкает на минус питания вход R, и по этому на входах R получается логический нуль. Но когда будут единицы на выводах 3 и счетчика D3 и счетчика D4, тогда оба диода будут закрыты, и напряжение от плюса источника питания через R5 поступит на входы R счетчиков и установит их в нулевое состояние.

В результате дальше "23-59" счетчики часов считать не смогут. И в момент перехода от "23-59" к "24-00" обнулятся и вместо "24-00" покажут "00-00". А затем счет начнется снова.

Установка времени производится кнопками S1 и S2. При нажатии на S1 вход С счетчика D1 переключается с вывода 10 D5 на вывод 4 D5, и на вход D1 вместо минутных импульсов подаются секундные, в результате показания индикаторов минут будут меняться с периодом в одну секунду. Затем, когда таким образом будет установлены нужные показания минут S1 отпускают и часы работают как обычно.

Точно так же устанавливается текущее время часов при помощи S2. При нажатии на S2 вход С D3 переключается с выхода Р D2 на выход S1 D5 и вместо часовых импульсов на вход С D3 поступают секундные.

Для питания часов используется сетевой адаптер от игровой приставки, или другой источник напряжением 7-10В. Диод VD5 служит для защиты микросхем от неправильного подсоединения источника.
